Wyłącznik nadprądowy S311 1P D 25A 10000A serii DX3 | 409434 Legrand

Opis i Kluczowe Cechy

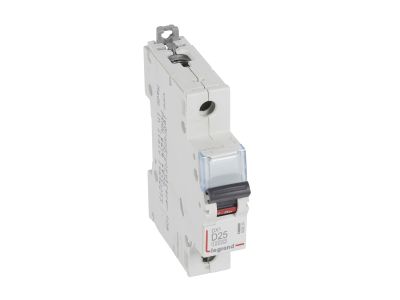

Wyłącznik nadprądowy S311 (numer katalogowy 409434) z serii DX3 to jednobiegunowe urządzenie ochronne o charakterystyce D i prądzie znamionowym 25 A. Dzięki znamionowej zwarciowej zdolności łączeniowej wynoszącej 10000 A według IEC 60898-1 (230/400 V~) oraz 16 kA według IEC 60947-2 (230/400 V~) zapewnia skuteczną ochronę obwodów przed przeciążeniem i zwarciem w instalacjach o znacznych prądach rozruchowych. Szerokość 1 modułu (17,5 mm) ułatwia kompaktowy montaż w rozdzielnicy.

• Charakterystyka D (25 A): Zaprojektowana do obwodów z dużymi prądami rozruchowymi – idealna do zabezpieczania silników, transformatorów i oświetlenia wyładowczego.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na zwarcia gwarantuje pewne zadziałanie nawet w warunkach dużego prądu zwarciowego.
• Montaż na szynie TH35 (1 moduł): Łatwy i szybki montaż w standardowych rozdzielnicach, oszczędność miejsca w szafie.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 do 125 A: Możliwość rozbudowy o szyny grzebieniowe, szyny sztyftowe oraz akcesoria pomocnicze (styki, wyzwalacze, napędy) z serii DX3.
• Możliwość dołączenia bloków różnicowoprądowych: Elastyczność w tworzeniu kompleksowych zabezpieczeń różnicowoprądowych w jednej rozdzielnicy.

Zgodność z Normami

Wyłącznik S311 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego parametry zwarciowe i bezpieczeństwo użytkowania. Posiada certyfikat CE, jest zgodny z europejskimi standardami instalacyjnymi.

Zastosowanie

Wyłącznik nadprądowy S311 o charakterystyce D przeznaczony jest do ochrony obwodów, w których występują duże prądy rozruchowe i obciążenia o charakterze indukcyjnym lub pojemnościowym. Stosuje się go zarówno w instalacjach mieszkaniowych, jak i przemysłowych.

• Ochrona obwodów zasilających silniki elektryczne (np. wentylatory, pompy, kompresory) – charakterystyka D zapobiega niepotrzebnemu wyzwalaniu podczas rozruchu.
• Zabezpieczenie transformatorów i dławików, gdzie prąd rozruchowy może być wielokrotnie większy od prądu znamionowego.
• Ochrona linii zasilających oświetlenie wyładowcze (np. lampy sodowe, metalohalogenkowe) oraz układy z kondensatorami do korekcji współczynnika mocy.
• Zastosowanie w rozdzielnicach przemysłowych i komercyjnych jako element systemu Optymalnego Rozdziału Energii HX3 – współpracuje z listwami grzebieniowymi i akcesoriami serii DX3.

Wskazówki Montażowe

Montaż wyłącznika S311 może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie należy zamontować na szynie TH35 (DIN) w rozdzielnicy o odpowiedniej klasie ochronności. Przekrój przewodów przyłączeniowych dobierz zgodnie z obciążalnością prądową i wymaganiami instalacji. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po montażu sprawdź poprawność działania i polaryzację (brak polaryzacji w przypadku jednobiegunowym).

FAQ

• Dlaczego wybrać charakterystykę D zamiast B lub C? Charakterystyka D jest zaprojektowana do obwodów z wysokimi prądami rozruchowymi (np. silniki, transformatory). Wyłącza się przy prądach 10–20 krotności prądu znamionowego, co zapobiega niepotrzebnym wyzwoleniom przy krótkotrwałych impulsach.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa wyłącznika S311? Dla normy IEC 60898-1 wynosi 10 000 A (10 kA) przy napięciu 230/400 V~, a dla normy IEC 60947-2 – 16 kA przy tym samym napięciu. Oznacza to, że urządzenie jest w stanie bezpiecznie przerwać prąd zwarciowy do tych wartości.
• Czy można rozbudować ten wyłącznik o styki pomocnicze lub wyzwalacze? Tak, wyłącznik S311 z serii DX3 można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy silnikowe z tej samej serii. Umożliwia to zdalne sterowanie i sygnalizację stanu łącznika.
