Wyłącznik nadprądowy S311 1P D 20A 10000A serii DX3 | 409433 Legrand

Opis i Kluczowe Cechy

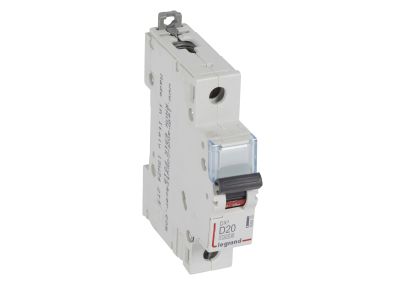

Wyłącznik nadprądowy S311 409433 z serii DX3 to jednobiegunowe urządzenie zabezpieczające o prądzie znamionowym 20 A i charakterystyce D. Przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem, oferuje znamionową zwarciową zdolność łączeniową 10 000 A zgodnie z normą IEC 60898-1 oraz 16 kA według IEC 60947-2. Szerokość 1 modułu (17,5 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy, a czarna dźwignia załączająca ułatwia identyfikację stanu pracy.

• Prąd znamionowy 20 A, charakterystyka D: Zabezpiecza obwody z odbiornikami o wysokim prądzie rozruchu (np. silniki, transformatory) – wyłącznik nie wyzwala się podczas krótkotrwałych skoków prądu, a przy zwarciu reaguje z opóźnieniem, co zapobiega zbędnym wyłączeniom.
• Zwarciowa zdolność łączeniowa 10 000 A (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych, chroniąc instalację i urządzenia przed uszkodzeniem.
• 1 biegun (1P) – napięcie pracy 230/400 V~: Dopasowany do jednofazowych obwodów odbiorczych, z możliwością pracy w instalacjach trójfazowych jako zabezpieczenie fazy.
• Szerokość 1 modułu (17,5 mm): Pozwala na kompaktową zabudowę w rozdzielnicach i szafkach sterowniczych, zwiększając liczbę zabezpieczeń na szynie TH35.
• Kompatybilność z systemem Optymalnego Rozdziału Energii HX3 do 125 A: Umożliwia łatwą integrację z szynami grzebieniowymi oraz wyposażenie w styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe z serii DX3 – elastyczna rozbudowa instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S311 409433 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2. Posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa elektrycznego. Wartości zwarciowej zdolności łączeniowej podano oddzielnie dla każdej z tych norm, co pozwala na dobór odpowiedniego zabezpieczenia w zależności od wymagań projektu.

Zastosowanie

Dzięki charakterystyce D wyłącznik nadprądowy S311 dedykowany jest do obwodów, w których występują duże prądy rozruchowe. Sprawdzi się w instalacjach przemysłowych, budynkach użyteczności publicznej oraz w domowych warsztatach.

• Zabezpieczenie obwodów silników elektrycznych, pomp, sprężarek i wentylatorów – gdzie prąd rozruchu może kilkukrotnie przekraczać prąd znamionowy.
• Ochrona obwodów transformatorów i zasilaczy impulsowych przed zwarciem i przeciążeniem.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemie Optymalnego Rozdziału Energii HX3 – łatwe łączenie szynami grzebieniowymi.
• Jako zabezpieczenie torów zasilających w automatyce budynkowej i układach sterowania (w połączeniu z wyzwalaczami i stykami pomocniczymi).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do prac elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Urządzenie montuj na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz do prądu znamionowego 20 A – zalecany przekrój 1,5–4 mm². Moment dokręcania śrub zacisków zgodny z dokumentacją producenta (typowo 1–2 Nm). Aby zachować kompatybilność z szynami grzebieniowymi, używaj listew przeznaczonych do serii DX3.

FAQ

• Czy wyłącznik ma podświetlenie LED sygnalizujące stan załączenia? Nie. Wyłącznik nadprądowy S311 409433 nie jest wyposażony w podświetlenie. Stan załączenia sygnalizowany jest położeniem czarnej dźwigni (góra – załączony, dół – wyłączony/wyzwolony).
• Jaki stopień ochrony IP ma to urządzenie? W danych katalogowych nie podano konkretnego stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicach ma stopień ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm, brak ochrony przed wilgocią). W przypadku montażu w warunkach podwyższonej wilgotności należy zastosować obudowę z wyższą klasą IP.
• Jaka jest różnica między charakterystyką D a B lub C? Charakterystyka D ma najwyższy próg wyzwalania zwarciowego (10–20-krotność prądu znamionowego), co pozwala uniknąć zbędnych wyłączeń przy urządzeniach z dużym prądem rozruchu (silniki, transformatory). Charakterystyka B (3–5×In) stosowana jest do odbiorników czysto rezystancyjnych, a C (5–10×In) do typowych obwodów gniazd i oświetlenia.
