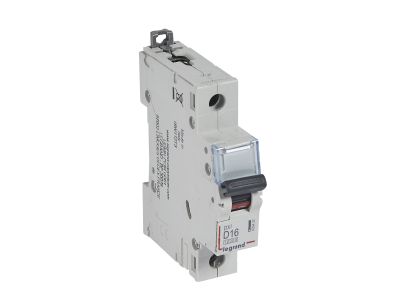

Wyłącznik nadprądowy S311 1P D 16A 10kA serii DX3 | 409432 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 1P D 16A 10kA serii DX3 to jednobiegunowy aparat modułowy o charakterystyce wyzwalania D, przeznaczony do zabezpieczania obwodów przed przeciążeniem i zwarciem. Dzięki prądowi znamionowemu 16 A oraz wysokiej zdolności zwarciowej 10 kA według IEC 60898-1 (16 kA według IEC 60947-2) zapewnia skuteczną ochronę odbiorników o dużym prądzie rozruchu. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy, a kompatybilność z systemem Optymalnego Rozdziału Energii HX3 umożliwia integrację do 125 A.

• Prąd znamionowy 16 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Charakterystyka D: odporność na chwilowe prądy rozruchowe silników, transformatorów i innych odbiorników indukcyjnych.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): wysoka skuteczność wyłączania zwarć w instalacjach przemysłowych i komercyjnych.
• Szerokość 1 moduł (17,5 mm): oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Montaż na szynie TH35 oraz możliwość przyłączania szyn grzebieniowych/sztyftowych: elastyczna i szybka instalacja w rozdzielnicach modułowych.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe z serii DX3: łatwa rozbudowa i dostosowanie do wymagań konkretnego obwodu.

Zgodność z Normami

Wyłącznik nadprądowy S311 jest zgodny z normami IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC 60947-2 (16 kA przy 230/400 V~). Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw europejskich. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z wymaganiami normy DIN VDE 0100.

Zastosowanie

Wyłącznik nadprądowy S311 1P D 16A znajduje zastosowanie przede wszystkim w obwodach odbiorników o wysokim prądzie rozruchowym, wymagających charakterystyki D. Sprawdza się zarówno w instalacjach przemysłowych, jak i w budynkach użyteczności publicznej.

• Zabezpieczanie obwodów silników elektrycznych, transformatorów i zasilaczy impulsowych.
• Ochrona instalacji oświetleniowych z dużymi prądami załączania (np. lampy halogenowe LED z driverem).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach z systemem szyn zbiorczych HX3 do 125 A.
• Zabezpieczanie obwodów sterowniczych i automatyki budynkowej – wymagających selektywności z wyłącznikami o charakterystyce B lub C.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Urządzenie montuje się na szynie TH35 (nośnej) zgodnie z normą DIN EN 60715. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów należy stosować według danych zawartych w dokumentacji technicznej producenta. Połączenia szyną grzebieniową/sztyftową wymagają prawidłowego dociśnięcia i sprawdzenia poprawności osadzenia. Po zakończeniu montażu wykonać próbę działania i pomiary kontrolne (np. rezystancji izolacji, pętli zwarcia).

FAQ

• Do czego służy charakterystyka D w wyłączniku S311? Charakterystyka D oznacza wyzwalanie przy prądzie od 10 do 20-krotności prądu znamionowego. Jest przeznaczona do obwodów, w których występują duże prądy rozruchowe, np. silniki, transformatory, zasilacze – zapobiega niepotrzebnym wyłączeniom podczas rozruchu.
• Dlaczego podane są dwie wartości prądu zwarciowego: 10 kA i 16 kA? 10 kA odpowiada normie IEC 60898-1 (instalacyjne wyłączniki nadprądowe), natomiast 16 kA według IEC 60947-2 (wyłączniki dla przemysłu). Oba parametry są potwierdzone dla napięcia 230/400 V~; wyższa wartość umożliwia stosowanie w obwodach o większej mocy zwarciowej.
• Czy wyłącznik można łączyć z blokiem różnicowoprądowym? Tak, seria DX3 umożliwia podłączenie bloków różnicowoprądowych (RCD) bezpośrednio do wyłącznika nadprądowego. Należy jednak upewnić się, że parametry bloku są dobrane do prądu i charakterystyki wyłącznika oraz że montaż wykonano zgodnie z instrukcją.
