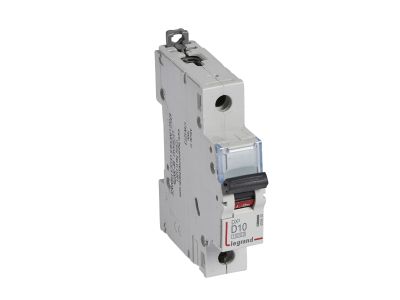

Wyłącznik nadprądowy S311 1P D 10A 10000A serii DX3 | 409430 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 (numer katalogowy 409430) to jednobiegunowy wyłącznik serii DX3 o charakterystyce D i prądzie znamionowym 10 A. Zapewnia skuteczną ochronę przeciążeniową i zwarciową w instalacjach 230/400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (wg IEC 60898-1) oraz 16 kA (wg IEC 60947-2) gwarantuje niezawodne wyłączenie w warunkach zwarcia. Szerokość 1 modułu (17,5 mm) umożliwia oszczędne zagospodarowanie szafy rozdzielczej. Kompatybilny z systemem Optymalnego Rozdziału Energii HX3 oraz z akcesoriami serii DX3.

• Prąd znamionowy 10 A: Odpowiedni do zabezpieczania obwodów o umiarkowanym obciążeniu, np. gniazd wtyczkowych lub obwodów silnikowych o małej mocy.
• Charakterystyka D: Przeznaczona do odbiorników o wysokim prądzie rozruchowym, takich jak silniki, transformatory czy zasilacze impulsowe, zapobiegając zbędnym wyłączeniom.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka zdolność wyłączania prądów zwarciowych zapewnia bezpieczeństwo instalacji i urządzeń.
• Szerokość 1 modułu (17,5 mm): Kompaktowa konstrukcja pozwala na oszczędność miejsca w rozdzielnicy oraz łatwy montaż na szynie TH35.
• Kompatybilność z systemem HX3 i akcesoriami DX3: Możliwość rozbudowy o styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe, co zwiększa funkcjonalność instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S311 serii DX3 spełnia wymagania norm IEC 60898-1 (10 kA) oraz IEC 60947-2 (16 kA). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki charakterystyce D oraz wysokiej zwarciowej zdolności łączeniowej wyłącznik S311 znajduje zastosowanie w:

• Ochronie obwodów silnikowych i transformatorów w instalacjach przemysłowych i budynkowych.
• Zabezpieczeniu obwodów z odbiornikami generującymi duże prądy rozruchowe, takimi jak pompy, sprężarki czy klimatyzatory.
• Instalacjach rozdzielczych w systemie Optymalnego Rozdziału Energii HX3 do 125 A.
• Budowie szaf sterowniczych i rozdzielnic głównych w obiektach komercyjnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S311 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 10 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz szczegółowe parametry montażowe – według dokumentacji producenta.

FAQ

• Jaką charakterystykę wyzwalania ma ten wyłącznik? Wyłącznik posiada charakterystykę D, zaprojektowaną do zabezpieczania obwodów z odbiornikami o wysokim prądzie rozruchowym (np. silniki, transformatory).
• Jaka jest znamionowa zwarciowa zdolność łączeniowa (Icn)? Dla normy IEC 60898-1 wynosi 10 kA, a dla IEC 60947-2 – 16 kA, przy napięciu 230/400 V~.
• Czy wyłącznik można rozbudować o dodatkowe akcesoria? Tak, istnieje możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe, napędy oraz bloki różnicowoprądowe z serii DX3, co zwiększa funkcjonalność instalacji.
