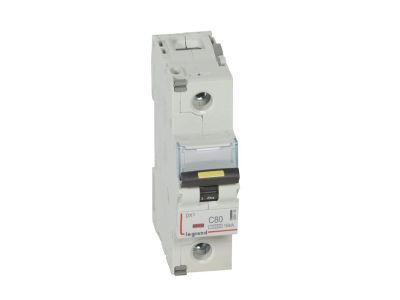

Wyłącznik nadprądowy S311 1P C 80A 10kA serii DX3 | 409140 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 1P C 80A 10kA (symbol 409140) z serii DX3 to jednobiegunowe urządzenie przeznaczone do ochrony obwodów przed przeciążeniami i zwarciami. Charakterystyka C oraz prąd znamionowy 80A umożliwiają bezpieczną pracę w obwodach o znacznym obciążeniu i wysokich prądach rozruchowych, np. przy silnikach lub transformatorach. Szerokość 1,5 modułu (26,25 mm) ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.

• Prąd znamionowy 80 A: zapewnia pewne zabezpieczenie obwodów o dużym poborze mocy bez ryzyka zbędnych wyłączeń przy normalnej pracy.
• Charakterystyka C: dostosowana do obciążeń indukcyjnych i pojemnościowych – wytrzymuje krótkotrwałe prądy rozruchowe (5-10 In), co ogranicza niepotrzebne zadziałania.
• Zdolność zwarciowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): gwarantuje skuteczne wyłączenie zwarć w sieciach o wysokim potencjale prądu zwarcia, podnosząc poziom bezpieczeństwa instalacji.
• Jednobiegunowy (1P): idealny do zabezpieczania pojedynczych faz w układach 230/400 V~, szczególnie w rozdzielnicach mieszkaniowych i małych obiektach komercyjnych.
• Szerokość 1,5 modułu (26,25 mm): optymalne wykorzystanie miejsca na szynie TH35 – pozwala na upakowanie większej liczby aparatów w rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 (do 10 kA) oraz IEC 60947-2 (do 16 kA), co potwierdza jego przydatność zarówno w instalacjach domowych, jak i przemysłowych. Posiada certyfikat CE i jest zgodny z obowiązującymi dyrektywami niskonapięciowymi.

Zastosowanie

Charakterystyka C i wysoki prąd znamionowy predestynują ten wyłącznik do obwodów, w których występują chwilowe, duże prądy rozruchowe. Znajduje zastosowanie w:

• Zabezpieczaniu obwodów silników elektrycznych, sprężarek i pomp – charakterystyka C zapobiega niepotrzebnym wyłączeniom podczas rozruchu.
• Ochronie linii zasilających transformatory i dławiki – duża zdolność zwarciowa radzi sobie z prądami zwarciowymi.
• Instalacjach oświetlenia LED i opraw wyładowczych – ogranicza ryzyko fałszywych wyłączeń przy załączaniu.
• Rozdzielnicach w halach produkcyjnych, magazynach i budynkach użyteczności publicznej – tam gdzie wymagana jest ciągłość zasilania przy wysokich obciążeniach.

Wskazówki Montażowe

Montaż i demontaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Przekrój przewodów dobierz do prądu znamionowego 80 A zgodnie z normami (np. 16 mm² Cu w zależności od długości i warunków). Momenty dokręcania zacisków należy stosować według dokumentacji producenta – zwykle ok. 2,5–3 Nm. Zapewnij odstępy wentylacyjne między aparatami, aby nie przekraczać dopuszczalnej temperatury otoczenia.

FAQ

• Jaka jest różnica między zdolnością zwarciową 10 kA a 16 kA? Podana zdolność 10 kA dotyczy normy IEC 60898-1 (instalacje niskiego napięcia domowe i podobne), natomiast 16 kA odnosi się do normy IEC 60947-2 (aparatura przemysłowa). Oznacza to, że wyłącznik można stosować w sieciach o większym prądzie zwarcia, jeśli projekt opiera się na normie IEC 60947-2 – warto skonsultować z projektantem.
• Czy wyłącznik nadaje się do zabezpieczenia silnika? Tak, charakterystyka C jest zoptymalizowana do obciążeń o wysokim prądzie rozruchowym (np. silniki). W aplikacjach z bardzo wysokim prądem rozruchowym (powyżej 10 In) można rozważyć charakterystykę D.
• Jaka jest szerokość modułowa wyłącznika? Zajmuje 1,5 modułu (26,25 mm), co odpowiada standardowej szynie TH35. Należy uwzględnić to przy planowaniu rozdzielnicy.
