Wyłącznik nadprądowy S311 1P C 6A 10000A serii DX3 | 409111 Legrand

Opis i Kluczowe Cechy

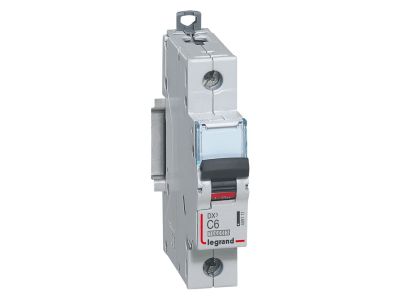

Wyłącznik nadprądowy S311 z serii DX3 (symbol 409111) to jednobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 6 A. Zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami przeciążeń i zwarć. Dzięki szerokości 1 modułu (17,5 mm) pozwala oszczędzić miejsce w rozdzielnicy. Urządzenie przystosowane jest do montażu na szynie TH35 oraz do współpracy z systemem szyn grzebieniowych i sztyftowych, co ułatwia rozbudowę instalacji.

• Prąd znamionowy 6 A (charakterystyka C): Odpowiedni do zabezpieczania obwodów oświetleniowych, gniazd wtyczkowych i odbiorników o umiarkowanym obciążeniu, z uwzględnieniem prądów rozruchowych.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoki poziom bezpieczeństwa – w razie zwarcia wyłącznik pewnie przerywa przepływ prądu, chroniąc instalację i urządzenia.
• Szerokość 1 moduł (17,5 mm): Kompaktowa budowa pozwala na gęsty montaż w rozdzielnicy, oszczędzając miejsce na dodatkowe aparaty.
• Kompatybilność z systemem HX3 do 125 A: Możliwość optymalnego rozdziału energii i integracji z akcesoriami serii DX3 – stykami pomocniczymi, wyzwalaczami, napędami oraz blokami różnicowoprądowymi.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A) oraz IEC/EN 60947-2 (16 kA). Posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik S311 znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia (230/400 V~) w budynkach mieszkalnych, biurowych, usługowych i lekkim przemyśle. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem przy jednoczesnej oszczędności miejsca w rozdzielnicy.

• Zabezpieczanie obwodów gniazd wtyczkowych i odbiorników o charakterystyce mieszanej (oświetlenie, elektronika, małe urządzenia AGD).
• Ochrona przewodów w podrozdzielniach i tablicach rozdzielczych w obiektach komercyjnych.
• Montaż w rozdzielnicach głównych budynków jednorodzinnych, w których zastosowano system optymalnego rozdziału energii HX3.
• Stosowanie jako zabezpieczenie przedlicznikowe lub odbiorcze w instalacjach wymagających charakterystyki C dla odbiorników o podwyższonym prądzie rozruchu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S311 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej. Przy podłączaniu przewodów należy stosować przekroje dobrane do prądu znamionowego 6 A oraz moment dokręcania zgodny z dokumentacją producenta. Możliwe jest łączenie za pomocą szyn grzebieniowych lub sztyftowych, a także rozbudowa o styki pomocnicze, wyzwalacze czy napędy z serii DX3.

FAQ

• Jakie normy spełnia wyłącznik S311? Wyłącznik jest zgodny z normami IEC/EN 60898-1 (Icn 10 000 A) oraz IEC/EN 60947-2 (Ics/ Icu 16 kA).
• Czy można do niego podłączyć blok różnicowoprądowy? Tak, wyłącznik S311 umożliwia przyłączanie bloków różnicowoprądowych z serii DX3, co pozwala stworzyć kompaktowy wyłącznik różnicowoprądowo-nadprądowy.
• Jaka jest szerokość modułu? Szerokość wynosi 1 moduł, czyli 17,5 mm – standardowy wymiar dla aparatury modułowej montowanej na szynie TH35.
