Wyłącznik nadprądowy S311 1P C 63A 10000A serii TX3 | 404177 Legrand

Opis i Kluczowe Cechy

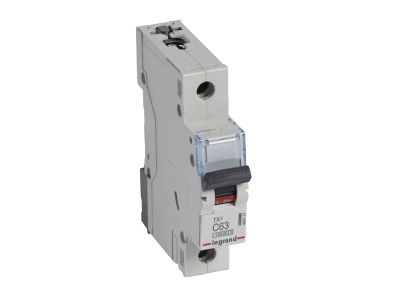

Wyłącznik nadprądowy S311 z serii TX3 (symbol 404177) to jednobiegunowe urządzenie ochronne o charakterystyce C i prądzie znamionowym 63 A przy napięciu 230/400 V~. Dzięki zwarciowej zdolności łączeniowej 10 kA (IEC 60898-1) oraz 16 kA (IEC 60947-2) zapewnia skuteczną ochronę obwodów przed zwarciem i przeciążeniem. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy. Wyłącznik montuje się na szynie TH35, umożliwia podłączenie szyn grzebieniowych lub sztyftowych oraz współpracę z akcesoriami serii DX3 (styki pomocnicze, wyzwalacze, napędy). Nie jest przystosowany do łączenia z blokami różnicowoprądowymi.

• Prąd znamionowy 63 A i charakterystyka C: Zabezpiecza obwody o dużym obciążeniu (np. silniki, transformatory) przed przeciążeniem i zwarciem, jednocześnie nie powodując zbędnych zadziałań podczas rozruchu odbiorników o podwyższonym prądzie. Charakterystyka C jest optymalna dla obwodów z urządzeniami indukcyjnymi i pojemnościowymi.
• Zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Gwarantuje bezpieczne wyłączenie wysokich prądów zwarciowych, chroniąc instalację i odbiorniki przed uszkodzeniem. Wysoka wartość Icn (10 kA) i Icu (16 kA) zwiększa niezawodność w sieciach o dużym potencjale zwarciowym.
• Szerokość 1 moduł (17,5 mm): Minimalizuje zajmowaną przestrzeń w rozdzielnicy, co jest kluczowe przy projektowaniu zwartych układów zasilania.
• Montaż na szynie TH35 z możliwością przyłączania szyn grzebieniowych/sztyftowych: Upraszcza okablowanie i umożliwia szybki, bezpieczny montaż oraz łatwą rozbudowę rozdzielnicy.
• Możliwość wyposażenia w akcesoria z serii DX3 (styki pomocnicze, wyzwalacze, napędy): Pozwala na rozszerzenie funkcjonalności – sygnalizację stanu łączeniowego, zdalne wyzwalanie lub zdalne sterowanie bez konieczności zmiany głównego wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC 60898-1 (kategoria użytkowania A) oraz IEC 60947-2 (kategoria użytkowania B). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z przepisami krajowymi.

Zastosowanie

Wyłącznik nadprądowy S311 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, komercyjnych oraz przemysłowych. Dzięki wysokiej zdolności zwarciowej i charakterystyce C idealnie nadaje się do zabezpieczania obwodów, w których występują duże prądy rozruchowe.

• Zabezpieczanie obwodów silnikowych, transformatorów i innych odbiorników indukcyjnych.
• Ochrona obwodów gniazd wtykowych i oświetleniowych w instalacjach o znacznym obciążeniu.
• Stosowanie w rozdzielnicach przemysłowych, gdzie wymagana jest selektywność i odporność na wysokie prądy zwarciowe.
• Jako element zabezpieczający w systemach automatyki budynkowej, sterowany zdalnie za pomocą napędów DX³.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S311 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Przy podłączaniu szyn grzebieniowych należy zwrócić uwagę na prawidłowy styk i zabezpieczenie przed przypadkowym zwarciem. Nie łączyć z modułami różnicowoprądowymi – wyłącznik nie jest przystosowany do takiej współpracy.

FAQ

• Czy wyłącznik nadprądowy S311 nadaje się do zabezpieczenia obwodu silnika? Tak, charakterystyka C (wykrywa przeciążenia i zwarcia z opóźnieniem przy rozruchu) jest zalecana dla silników i odbiorników o charakterze indukcyjnym. Prąd 63 A pozwala zabezpieczyć obwód o odpowiedniej mocy.
• Jaki jest stopień ochrony IP wyłącznika? Producent nie podaje konkretnego stopnia ochrony w udostępnionych danych. Typowo aparatura modułowa przeznaczona do montażu w rozdzielnicy ma stopień ochrony IP20. Należy upewnić się, że rozdzielnica zapewnia odpowiednie warunki środowiskowe.
• Czy można podłączyć wyłącznik S311 bezpośrednio do bloku różnicowoprądowego? Nie. Zgodnie z danymi producenta wyłącznik nie umożliwia przyłączania bloków różnicowoprądowych. Aby uzyskać ochronę różnicową, należy zastosować oddzielny wyłącznik różnicowoprądowy w obwodzie.
