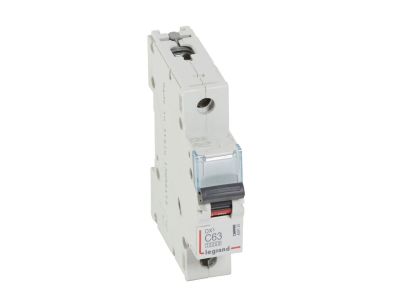

Wyłącznik nadprądowy S311 1P C 63A 10000A serii DX3 | 409120 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 serii DX3 (numer katalogowy 409120) to jednobiegunowe urządzenie zabezpieczające o prądzie znamionowym 63 A i charakterystyce C, przeznaczone do pracy w instalacjach 230/400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (zgodnie z IEC/EN 60898-1) oraz 16 kA (zgodnie z IEC/EN 60947-2) zapewnia skuteczną ochronę przed skutkami zwarć w obwodach o znacznym obciążeniu. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy. Montowany na szynie TH35, umożliwia rozbudowę systemu o styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe z serii DX3.

• Prąd znamionowy 63 A (charakterystyka C): Zabezpiecza obwody o dużym poborze mocy przed przeciążeniami i zwarciami, gwarantując bezpieczną pracę instalacji.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe, zapewniająca niezawodne wyłączenie nawet w trudnych warunkach sieciowych.
• Szerokość 1 modułu (17,5 mm): Kompaktowa konstrukcja pozwala zaoszczędzić miejsce w rozdzielnicy i ułatwia zabudowę w szafach sterowniczych.
• Możliwość przyłączania szyn grzebieniowych i sztyftowych: Usprawnia okablowanie i redukuje czas montażu, zachowując porządek w rozdzielnicy.
• Kompatybilność z systemem HX3 do 125 A i akcesoriami DX3: Umożliwia łatwą rozbudowę o styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy oraz bloki różnicowoprądowe – elastyczne dopasowanie do potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S311 serii DX3 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w ochronie obwodów elektrycznych. Posiada certyfikat CE, a jego parametry zwarciowe (10 kA / 16 kA) są zgodne z wymaganiami tych norm.

Zastosowanie

Wyłącznik nadprądowy S311 przeznaczony jest do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia. Dzięki charakterystyce C (wyzwalanie przy prądzie 5–10 In) sprawdza się w obwodach z silnikami, transformatorami i innymi urządzeniami o podwyższonym prądzie rozruchowym.

• Zabezpieczenie głównych obwodów odbiorczych w budynkach mieszkalnych, biurowych i przemysłowych.
• Ochrona obwodów z silnikami elektrycznymi, sprężarkami, pompami i urządzeniami grzewczymi.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach wewnątrz budynków.
• Element systemu optymalnego rozdziału energii HX3 w instalacjach do 125 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S311 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie należy instalować na szynie montażowej TH35 (DIN) w rozdzielnicy elektrycznej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Przekrój przewodów dobrać zgodnie z obowiązującymi normami (np. PN-HD 60364) oraz prądem znamionowym 63 A. Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją techniczną producenta (zalecany zwykle 2,0–2,5 Nm). Dopuszczalne jest przyłączanie szyn grzebieniowych oraz sztyftowych. Możliwe jest wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3 po uprzednim odłączeniu napięcia.

FAQ

• Czy wyłącznik nadprądowy S311 posiada podświetlenie? Nie, w danych katalogowych producenta nie przewidziano opcji podświetlenia. Dźwignia załączająca jest czarna, bez elementów świecących.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W dostarczonych danych nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy wewnątrz budynku ma IP20, ale dla dokładnych informacji należy sprawdzić dokumentację producenta lub naklejkę na urządzeniu.
• Jaką charakterystykę wyzwalania ma ten wyłącznik? Charakterystyka C – oznacza, że wyzwalanie w zakresie zwarciowym następuje przy prądzie od 5 do 10 krotności prądu znamionowego (In). Jest to typowe dla obwodów, w których występują silniki i inne urządzenia o podwyższonym prądzie rozruchowym.
