Wyłącznik nadprądowy S311 1P C 50A 10000A serii TX3 | 404176 Legrand

Opis i Kluczowe Cechy

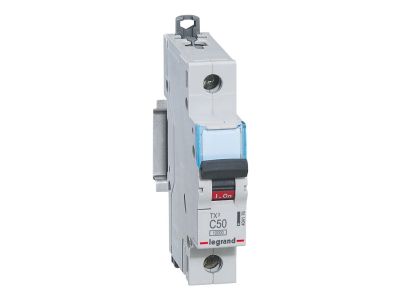

Wyłącznik nadprądowy S311 serii TX3 (symbol 404176) to jednobiegunowy wyłącznik o charakterystyce C i prądzie znamionowym 50 A. Dzięki zdolności zwarciowej 10 000 A (wg IEC 60898-1) oraz 16 000 A (wg IEC 60947-2) zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w instalacjach 230/400 V. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 50 A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu, np. linii zasilających duże odbiorniki.
• Charakterystyka C: Gwarantuje selektywność i szybkie wyzwalanie przy prądach rozruchowych silników i transformatorów.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC 60898-1) / 16 000 A (IEC 60947-2): Wysoka odporność na prądy zwarciowe, zapewniająca bezpieczeństwo instalacji.
• Szerokość 1 modułu (17,5 mm): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, ułatwiając rozbudowę.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze i napędy umożliwiają rozszerzenie funkcjonalności.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2. Posiada certyfikat CE, co potwierdza zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy przeznaczony jest do ochrony obwodów odbiorczych w instalacjach elektrycznych przed przeciążeniami i zwarciami. Sprawdza się w następujących scenariuszach:

• Zabezpieczanie linii zasilających gniazda wtykowe i odbiorniki w budynkach mieszkalnych i komercyjnych.
• Ochrona obwodów oświetleniowych, zwłaszcza z oprawami o dużym prądzie rozruchu.
• Zastosowanie w rozdzielnicach przemysłowych do zabezpieczania urządzeń takich jak silniki, transformatory.
• Budowa układów rozdziału energii w małych i średnich obiektach.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S311 może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami (np. 10 mm² dla prądu 50 A). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Nie ma możliwości podłączania bloków różnicowoprądowych.

FAQ

• Czy wyłącznik S311 można stosować w obwodach z wyłącznikami różnicowoprądowymi? Według danych producenta nie ma możliwości bezpośredniego przyłączania bloków różnicowoprądowych. Należy stosować osobne moduły RCD.
• Jaka jest zdolność zwarciowa wyłącznika? Znamionowa zwarciowa zdolność łączeniowa wynosi 10 000 A według IEC 60898-1 oraz 16 000 A według IEC 60947-2 dla napięcia 230/400 V~.
• Czy wyłącznik ma podświetlenie lub sygnalizację? Wyłącznik nie jest wyposażony w podświetlenie ani sygnalizację LED. Dźwignia załączająca jest w kolorze czarnym, umożliwiająca wizualną kontrolę stanu załączenia.
