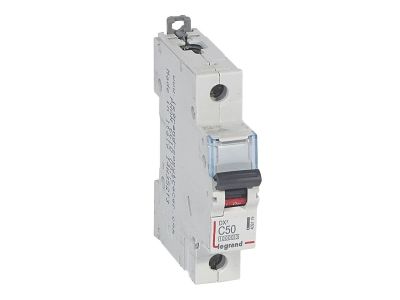

Wyłącznik nadprądowy S311 1P C 50A 10000A serii DX3 | 409119 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 serii DX3 to jednobiegunowy aparat modułowy o prądzie znamionowym 50 A i charakterystyce C. Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, skutecznie zabezpieczając instalację przed skutkami przeciążeń i zwarć. Dzięki zwarciowej zdolności łączeniowej 10 000 A (IEC/EN 60898-1) oraz 16 000 A (IEC/EN 60947-2) sprawdza się zarówno w zastosowaniach domowych, jak i przemysłowych. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 50 A, charakterystyka C: Zabezpiecza obwody o podwyższonym obciążeniu (np. piece, klimatyzatory) przed przeciążeniami i zwarciami, zapewniając selektywność z innymi urządzeniami.
• Zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) / 16 000 A (IEC/EN 60947-2): Gwarantuje wytrzymałość na bardzo wysokie prądy zwarciowe, co zwiększa bezpieczeństwo instalacji.
• Napięcie znamionowe 230/400 V~: Uniwersalność zastosowania zarówno w obwodach jednofazowych (230 V), jak i trójfazowych (400 V) w systemach TN.
• Montaż na szynie TH35 (1 moduł): Szybki i pewny montaż w rozdzielnicach modułowych, oszczędność miejsca przy rozbudowie instalacji.
• Możliwość wyposażenia w akcesoria DX3: Styki pomocnicze, wyzwalacze, napędy oraz bloki różnicowoprądowe – łatwa rozbudowa funkcjonalności bez wymiany wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy S311 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (aparatura do zabezpieczania instalacji domowych i podobnych) oraz IEC/EN 60947-2 (aparatura do zastosowań przemysłowych). Posiada certyfikację CE, potwierdzającą zgodność z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik S311 przeznaczony jest do zabezpieczania obwodów odbiorczych w instalacjach elektrycznych, w szczególności tam, gdzie wymagana jest charakterystyka C (średnie prądy rozruchowe). Sprawdza się w następujących scenariuszach:

• Zabezpieczanie obwodów silników, pomp, sprężarek o podwyższonym prądzie rozruchowym.
• Ochrona instalacji oświetleniowych z dużymi oprawami LED/HID oraz transformatorami.
• Stosowanie w rozdzielnicach mieszkaniowych, biurowych i przemysłowych jako wyłącznik nadprądowy w obwodach gniazd wtyczkowych.
• Element systemu optymalnego rozdziału energii HX3 (do 125 A) – kompatybilny z szynami grzebieniowymi i blokami różnicowoprądowymi.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S311 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 50 A i warunków instalacji (zalecany przekrój 10–16 mm² Cu w zależności od długości). Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Możliwe jest przyłączanie szyn grzebieniowych lub sztyftowych, a także rozbudowa o styki pomocnicze, wyzwalacze i napędy z serii DX3.

FAQ

• Czy wyłącznik S311 można stosować w obwodach z dużym prądem rozruchowym? Tak, charakterystyka C (wyzwalanie przy 5–10 krotności prądu znamionowego) jest przeznaczona do obwodów, w których występują krótkotrwałe przeciążenia, np. przy rozruchu silników.
• Jaką maksymalną zdolność zwarciową ma ten wyłącznik? Zgodnie z normą IEC/EN 60898-1 zdolność łączeniowa wynosi 10 000 A, a według IEC/EN 60947-2 – 16 000 A. Obie wartości odnoszą się do napięcia 230/400 V~.
• Czy wyłącznik można wyposażyć w styk pomocniczy lub wyzwalacz wzrostowy? Tak, wszystkie akcesoria z serii DX3 (styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe, napędy silnikowe) są kompatybilne. Montaż należy wykonać zgodnie z instrukcją producenta.
