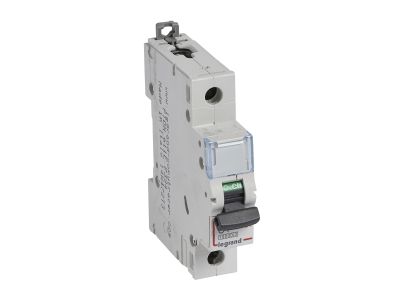

Wyłącznik nadprądowy S311 1P C 4A 10000A serii DX3 | 409110 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 serii DX3 to jednobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 4 A, przeznaczony do ochrony obwodów 230/400 V AC przed przeciążeniami i zwarciami. Dzięki szerokości 1 modułu (17,5 mm) pozwala zaoszczędzić miejsce w rozdzielnicy, a kompatybilność z systemem Optymalnego Rozdziału Energii HX3 oraz możliwość rozbudowy o akcesoria ułatwia elastyczne projektowanie instalacji.

• Prąd znamionowy 4 A: Zapewnia skuteczną ochronę obwodów o niewielkim obciążeniu, takich jak oświetlenie czy gniazda wtyczkowe, bez ryzyka zbędnych wyłączeń.
• Charakterystyka C: Przystosowana do obwodów z prądami rozruchowymi (silniki, transformatory) – selektywne wyłączanie przy przejściowych skokach prądu.
• Znamionowa zwarciowa zdolność łączeniowa – 10 000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Wysoka odporność na zwarcia gwarantuje bezpieczeństwo instalacji nawet w trudnych warunkach sieci.
• Szerokość 1 modułu (17,5 mm): Oszczędność miejsca w rozdzielnicy – umożliwia montaż większej liczby aparatów w ograniczonej przestrzeni.
• Kompatybilność z akcesoriami serii DX3: Możliwość dołączenia styków pomocniczych, wyzwalaczy wzrostowych/napięciowych, napędów oraz bloków różnicowoprądowych – elastyczna konfiguracja pod konkretne potrzeby.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność do ochrony obwodów w instalacjach niskiego napięcia. Posiada oznaczenie CE oraz jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik S311 znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych, wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodów jednofazowych przed przeciążeniem i zwarciem. Dzięki charakterystyce C sprawdza się w obwodach z odbiornikami o charakterze indukcyjnym.

• Ochrona obwodów oświetleniowych w mieszkaniach, biurach i halach produkcyjnych.
• Zabezpieczenie gniazd wtyczkowych i odbiorników AGD o łącznym prądzie do 4 A.
• Sterowanie i ochrona małych silników, wentylatorów, pomp oraz innych urządzeń z prądem rozruchowym.
• Automatyka budynkowa – zasilanie układów sterowania, czujników i siłowników w szafkach sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 4 A oraz obciążalnością kabli. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dopuszczalne jest przyłączanie szyn grzebieniowych lub sztyftowych, a także akcesoriów modułowych z serii DX3.

FAQ

• Jaka jest znamionowa zdolność zwarciowa wyłącznika S311? Zgodnie z normą IEC/EN 60898-1 wynosi 10 000 A, a według IEC/EN 60947-2 – 16 kA (dla 230/400 V AC).
• Czy wyłącznik nadaje się do obwodów z silnikami elektrycznymi? Tak, charakterystyka C jest odpowiednia do obwodów z prądami rozruchowymi, jednak zaleca się dobór zabezpieczenia zgodnie z danymi technicznymi silnika oraz normami.
• Czy można rozbudować wyłącznik o styki pomocnicze lub wyzwalacze? Tak, S311 umożliwia dołączenie styków pomocniczych, wyzwalaczy wzrostowych/napięciowych, napędów oraz bloków różnicowoprądowych z serii DX3 – należy stosować oryginalne akcesoria producenta.
