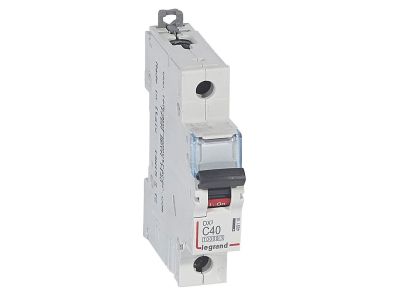

Wyłącznik nadprądowy S311 1P C 40A 10000A serii DX3 | 409118 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 serii DX3 to jednobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 40 A, przeznaczony do pracy w sieciach 230/400 V~. Dzięki szerokości 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy, a jego wysoka zdolność wyłączania zapewnia skuteczną ochronę obwodów. Produkt został zaprojektowany z myślą o integracji z Systemem Optymalnego Rozdziału Energii HX3 oraz akcesoriami serii DX3.

• Prąd znamionowy 40 A (charakterystyka C): Pozwala na bezpieczną ochronę obwodów o umiarkowanych prądach rozruchowych, takich jak oświetlenie czy gniazda wtyczkowe.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Gwarantuje skuteczne wyłączanie zwarć nawet przy wysokich prądach zwarcia, zwiększając bezpieczeństwo instalacji.
• Szerokość 1 modułu (17,5 mm): Umożliwia gęstą zabudowę w rozdzielnicach na szynie TH35, optymalizując wykorzystanie przestrzeni.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Zapewnia elastyczność konfiguracji i zdalne sterowanie pracą wyłącznika.
• Możliwość przyłączania bloków różnicowoprądowych: Ułatwia rozbudowę instalacji o dodatkową ochronę przeciwporażeniową.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (rozłączniki dla przemysłu). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S311 serii DX3 znajduje szerokie zastosowanie w rozdzielnicach niskiego napięcia, zarówno w budownictwie mieszkaniowym, jak i obiektach komercyjnych oraz lekkim przemyśle. Jego charakterystyka C sprawdza się w obwodach o typowych odbiornikach, gdzie prąd rozruchowy nie przekracza kilkukrotności prądu znamionowego.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w instalacjach domowych i biurowych.
• Zabezpieczenie odbiorników o małym i średnim prądzie rozruchowym (np. grzejniki, klimatyzatory).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element zabezpieczenia nadprądowego.
• Integracja z systemem Optymalnego Rozdziału Energii HX3 do 125 A w celu scentralizowanego zarządzania energią.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S311 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV), z zachowaniem obowiązujących przepisów BHP i norm instalacyjnych. Aparat instaluje się na szynie TH35 (DIN) w rozdzielnicy, przy czym przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 40 A zgodnie z normą PN-HD 60364. Moment dokręcania zacisków oraz długość odizolowania przewodów – według zaleceń producenta podanych w dokumentacji.

FAQ

• Co oznacza charakterystyka C w wyłączniku S311? Charakterystyka C oznacza, że wyzwalacz termiczny reaguje na przeciążenie, a wyzwalacz zwarciowy zadziała przy prądzie w zakresie 5–10 krotności prądu znamionowego (40 A). Jest to typowe zabezpieczenie dla odbiorników o umiarkowanym prądzie rozruchowym, np. oświetlenia czy urządzeń AGD.
• Czy do wyłącznika S311 można podłączyć blok różnicowoprądowy? Tak, producent przewidział możliwość przyłączania bloków różnicowoprądowych (RCD) z serii DX3, co pozwala na uzyskanie kompleksowej ochrony przeciwporażeniowej w jednym aparacie.
• Jakie akcesoria można zainstalować w wyłączniku S311? Urządzenie można wyposażyć w styki pomocnicze (sygnalizacja stanu), wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3, umożliwiające zdalne sterowanie i automatyzację w systemach inteligentnego budynku.
