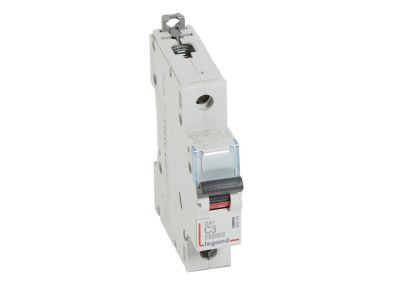

Wyłącznik nadprądowy S311 1P C 3A 10000A serii DX3 | 409109 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 1P C 3A 10000A z serii DX3 to jednobiegunowy aparat modułowy przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem. Dzięki prądowi znamionowemu 3 A oraz charakterystyce C zapewnia selektywne wyłączanie obwodów o obciążeniach indukcyjnych i silnikowych. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 3 A: Odpowiedni do zabezpieczania obwodów o małym poborze prądu, np. oświetlenia, sterowników czy urządzeń automatyki.
• Charakterystyka C: Wyzwalanie przy prądzie 5-10 krotności In – idealne do obwodów z odbiornikami indukcyjnymi (silniki, transformatory) oraz przy znacznych prądach rozruchowych.
• Znamionowa zwarciowa zdolność łączeniowa 10000 A (IEC/EN 60898-1): Wysoka odporność na prądy zwarciowe, gwarantująca bezpieczne wyłączenie w warunkach awaryjnych.
• Maksymalna zwarciowa zdolność łączeniowa 16 kA (IEC/EN 60947-2): Spełnia wyższe wymagania dla zastosowań przemysłowych, zwiększając margines bezpieczeństwa.
• Szerokość 1 modułu (17,5 mm): Oszczędność miejsca na szynie TH35, umożliwia gęstą zabudowę w rozdzielnicach modułowych.
• Możliwość rozbudowy: Kompatybilny ze stykami pomocniczymi, wyzwalaczami, napędami z serii DX3 oraz blokami różnicowoprądowymi – elastyczna konfiguracja systemu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2 dla napięć 230/400 V~. Posiada certyfikację CE, potwierdzającą zgodność z europejskimi przepisami bezpieczeństwa. Aparat jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

Zastosowanie

Wyłącznik nadprądowy S311 znajduje zastosowanie w instalacjach mieszkaniowych, komercyjnych i lekkim przemyśle, gdzie wymagana jest ochrona obwodów o niewielkim prądzie znamionowym i charakterystyce C.

• Ochrona obwodów oświetleniowych z lampami LED, jarzeniówkami lub żarówkami.
• Zabezpieczenie sterowników PLC, zasilaczy impulsowych i układów automatyki budynkowej.
• Ochrona silników małej mocy (np. wentylatory, pompy) przed skutkami przeciążeń i zwarć.
• Stosowanie w rozdzielnicach jako wyłącznik główny lub odgałęźny w obwodach gniazd wtyczkowych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP oraz wymagane kwalifikacje do pracy w instalacjach elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Wyłącznik mocuje się na szynie montażowej TH35 (35 mm). Do przyłączania przewodów zaleca się użycie szyn grzebieniowych lub sztyftowych zgodnych z serią DX3. Momenty dokręcania zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (np. PN-IEC 60364).

FAQ

• Czy wyłącznik nadprądowy S311 ma podświetlenie? Brak podświetlenia w standardowym wyposażeniu. Dźwignia załączająca jest w kolorze czarnym, co ułatwia odczyt stanu załączenia w rozdzielnicy.
• Jaki stopień ochrony ma ten wyłącznik? Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się stopień ochrony IP20 – zapewnia ochronę przed dotykiem palcem i dostępem do części czynnych. Nie jest przystosowany do pracy w wilgotnych lub zapylonych warunkach bez dodatkowej obudowy.
• Czy wyłącznik można stosować jako główny wyłącznik obwodu? Tak, pod warunkiem że obciążenie nie przekracza prądu znamionowego 3 A, a charakterystyka C jest odpowiednia dla danego odbiornika. Zaleca się sprawdzenie wymagań projektu.
