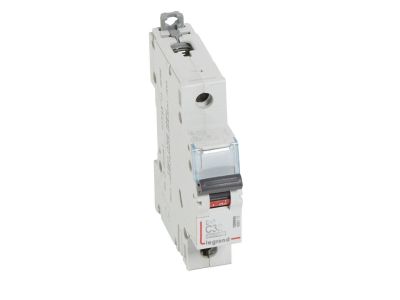

Wyłącznik nadprądowy S311 1P C 32A 10000A serii DX3 | 409117 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 1P C 32A (symbol 409117) z serii DX3 to jednobiegunowy aparat modułowy o szerokości 1 modułu (17,5 mm). Charakterystyka C zapewnia selektywne wyzwalanie w zakresie 5–10× prądu znamionowego, co czyni go odpowiednim do zabezpieczania obwodów z silnikami i urządzeniami o podwyższonym prądzie rozruchu. Prąd znamionowy 32 A pozwala na bezpieczną pracę w instalacjach o znacznym obciążeniu. Dzięki zwarciowej zdolności łączeniowej 10 kA (IEC/EN 60898-1) i 16 kA (IEC/EN 60947-2) urządzenie skutecznie przerywa prądy zwarciowe, minimalizując ryzyko uszkodzenia instalacji.

• Prąd znamionowy 32 A: zabezpiecza obwody o dużym poborze mocy, zapobiegając przeciążeniom i przegrzaniu przewodów.
• Charakterystyka C (5–10× In): gwarantuje selektywną ochronę w obwodach, w których występują krótkotrwałe skoki prądu, np. przy rozruchu silników.
• Zwarciowa zdolność łączeniowa 10 kA / 16 kA: wysoki poziom bezpieczeństwa w razie zwarcia, zgodny z wymogami instalacji przemysłowych i domowych.
• Szerokość 1 modułu (17,5 mm): oszczędza miejsce w rozdzielnicy, umożliwiając zabudowę większej liczby aparatów.
• Możliwość rozbudowy: kompatybilny ze stykami pomocniczymi, wyzwalaczami, napędami oraz blokami różnicowoprądowymi serii DX3 – elastyczne dopasowanie do potrzeb instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S311 409117 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność do stosowania w instalacjach niskiego napięcia. Posiada oznaczenie CE i jest zgodny z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Dzięki charakterystyce C i wysokiej zdolności zwarciowej wyłącznik nadaje się do ochrony obwodów w różnorodnych instalacjach – od domowych po przemysłowe.

• Zabezpieczanie obwodów gniazd wtyczkowych i odbiorników o podwyższonym prądzie rozruchu (silniki, sprężarki, pompy).
• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielniach budynków mieszkalnych oraz komercyjnych.
• Stosowanie w systemach sterowania maszynami i urządzeniami przemysłowymi wymagających selektywnej pracy zabezpieczeń.
• Budowa układów rozdzielczych z możliwością dołączenia bloków różnicowoprądowych w celu zapewnienia dodatkowej ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S311 409117 powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem przepisów BHP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony co najmniej IP2X. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Dokręcaj zaciski zgodnie z momentem podanym w dokumentacji producenta, a przekrój przewodów dobieraj do prądu znamionowego 32 A i warunków zwarciowych.

FAQ

• Czy wyłącznik S311 409117 nadaje się do ochrony silników? Tak, charakterystyka C (wyzwalanie przy 5–10× In) jest zalecana do obwodów z silnikami i urządzeniami o rozruchu. Należy jednak dobrać prąd znamionowy odpowiednio do obciążenia.
• Jaka jest charakterystyka wyzwalania tego wyłącznika? Jest to charakterystyka C, która oznacza wyzwalanie termiczno-magnetyczne przy prądzie od 5 do 10 krotności prądu znamionowego (In = 32 A). Zapewnia to ochronę przed przeciążeniami i zwarciami.
• Czy można do niego podłączyć blok różnicowoprądowy? Tak, wyłącznik S311 409117 umożliwia przyłączenie bloków różnicowoprądowych z serii DX3, co pozwala uzyskać kompleksową ochronę przeciwporażeniową w jednym module.
