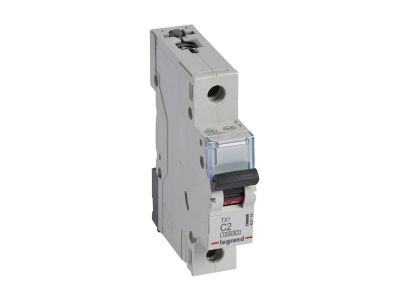

Wyłącznik nadprądowy S311 1P C 2A 10kA serii TX3 | 404164 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 1P C 2A 10kA (symbol 404164) z serii TX3 to jednobiegunowy aparat modułowy o szerokości 1 modułu (17,5 mm). Prąd znamionowy 2 A oraz charakterystyka C zapewniają selektywne wyłączanie w obwodach z odbiornikami o charakterze indukcyjnym i rozruchowym, a znamionowa zwarciowa zdolność łączeniowa 10 kA (wg IEC 60898-1) / 16 kA (wg IEC 60947-2) gwarantuje bezpieczeństwo przy prądach zwarciowych.

• Charakterystyka C: wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – idealna do zabezpieczania silników, transformatorów i urządzeń o podwyższonym prądzie rozruchowym.
• Prąd znamionowy 2 A: precyzyjna ochrona obwodów o małym obciążeniu (sterowanie, oświetlenie, przekażniki) bez ryzyka zbędnych wyłączeń.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): wysoka odporność na zwarcia – bezpieczne przerwanie prądu zwarciowego nawet w sieciach o znacznym potencjale zwarciowym.
• Szerokość 1 modułu (17,5 mm): oszczędność miejsca w rozdzielnicy, łatwa rozbudowa i czytelne oznakowanie obwodów.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze wzrostowe i napędy – zwiększenie funkcjonalności bez konieczności wymiany wyłącznika.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC 60947-2 (znamionowa zwarciowa zdolność łączeniowa 16 kA). Posiada certyfikację CE i jest zgodny z europejskimi standardami dla aparatury modułowej. Montaż na szynie TH35 zgodnie z DIN EN 60715.

Zastosowanie

Wyłącznik S311 1P C 2A sprawdza się w ochronie obwodów końcowych instalacji niskiego napięcia, szczególnie tam, gdzie wymagana jest charakterystyka C oraz niski prąd znamionowy.

• Ochrona obwodów sterowania i automatyki (szafy sterownicze, układy PLC) przed zwarciami i przeciążeniami.
• Zabezpieczanie transformatorów sterowniczych, małych silników, wentylatorów i pomp – charakterystyka C kompensuje prąd rozruchowy.
• Ochrona obwodów oświetlenia z zapłonnikami, statecznikami lub zasilaczami LED przy małym prądzie obciążenia.
• Rozdzielnice mieszkaniowe i komercyjne – wyłącznik do obwodów gniazd wtykowych 230 V AC o łącznej mocy do ok. 460 W.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków należy sprawdzić w dokumentacji producenta. Przekrój przewodów dobrać zgodnie z prądem znamionowym (2 A) i warunkami instalacji. Wyłącznik nie jest przystosowany do bezpośredniego podłączania bloków różnicowoprądowych – do zabezpieczenia różnicowoprądowego stosować osobne wyłączniki RCD.

FAQ

• Czy wyłącznik S311 2 A nadaje się do ochrony obwodu gniazd 230 V? Tak, przy prądzie obciążenia do 2 A jest odpowiedni do ochrony pojedynczych gniazd lub obwodów oświetleniowych. Charakterystyka C toleruje krótkie prądy rozruchowe żarówek i zasilaczy.
• Jaki jest stopień ochrony wyłącznika? Standardowo aparaty modułowe mają stopień ochrony IP20 w części czołowej, co jest typowe dla urządzeń montowanych w rozdzielnicach. Szczegółowe informacje znajdziesz w karcie katalogowej produktu.
• Czy można podłączyć szynę grzebieniową? Tak, wyłącznik posiada możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia rozprowadzenie fazy w rozdzielnicy i pozwala na czytelne okablowanie.
