Wyłącznik nadprądowy S311 1P C 2A 10000A serii DX3 | 409108 Legrand

Opis i Kluczowe Cechy

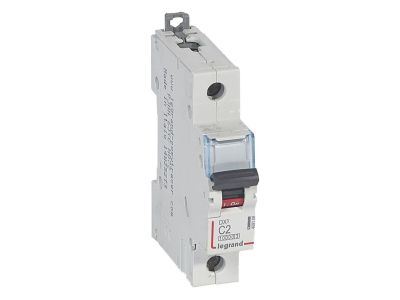

Wyłącznik nadprądowy S311 serii DX3 (numer katalogowy 409108) to jednobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 2 A, przeznaczony do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (wg IEC/EN 60898-1) i 16 kA (wg IEC/EN 60947-2) zapewnia bezpieczeństwo nawet przy wysokich prądach zwarciowych. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy. Montowany na szynie TH35, kompatybilny z systemem optymalnego rozdziału energii HX3 do 125 A.

• Prąd znamionowy 2 A, charakterystyka C: Precyzyjna ochrona odbiorników o niskim poborze prądu (np. oświetlenie LED, sterowniki) przed przeciążeniem i zwarciem, z charakterystyką wyłączającą dostosowaną do prądów rozruchowych.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) i 16 kA (IEC/EN 60947-2): Wysoka odporność na prądy zwarciowe w instalacjach o dużym potencjale zwarciowym, gwarantująca bezpieczne wyłączenie w warunkach awaryjnych.
• Szerokość 1 modułu (17,5 mm): Kompaktowa budowa umożliwia montaż wielu wyłączników w ograniczonej przestrzeni rozdzielnicy.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych.
• Możliwość rozbudowy: Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3 oraz przyłączenia bloków różnicowoprądowych – elastyczna konfiguracja funkcji.

Zgodność z Normami

Wyłącznik nadprądowy S311 serii DX3 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność do ochrony instalacji niskiego napięcia. Posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S311 znajduje zastosowanie w instalacjach przemysłowych i bytowych, gdzie wymagana jest selektywna ochrona obwodów o niewielkim obciążeniu. Dzięki kompaktowej budowie i możliwości rozbudowy idealnie sprawdza się w systemach automatyki budynkowej oraz rozdzielnicach typu modułowego.

• Ochrona obwodów oświetleniowych (np. LED) przed przeciążeniem i zwarciem.
• Zabezpieczenie sterowników PLC, przekaźników i układów automatyki.
• Stosowanie w rozdzielnicach mieszkaniowych i biurowych jako zabezpieczenie gniazd wtykowych.
• Element zabezpieczeń w obwodach sterowania silników małej mocy.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S311 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie mocuje się na szynie montażowej TH35 (DIN). Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi przepisami, uwzględniając prąd znamionowy 2 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych dla uporządkowanego okablowania.

FAQ

• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy wynosi 2 A.
• Jaka charakterystyka wyzwalania jest dostępna? Wyłącznik posiada charakterystykę C, odpowiednią do zabezpieczania obwodów z urządzeniami o umiarkowanym prądzie rozruchowym.
• Czy można do niego podłączyć blok różnicowoprądowy? Tak, wyłącznik S311 umożliwia przyłączenie bloków różnicowoprądowych z serii DX3, co pozwala na uzyskanie dodatkowej ochrony przeciwporażeniowej.
