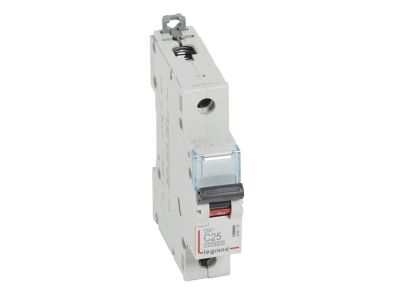

Wyłącznik nadprądowy S311 1P C 25A 10000A serii DX3 | 409116 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 serii DX3 to jednobiegunowe urządzenie zabezpieczające o charakterystyce C i prądzie znamionowym 25 A. Przeznaczony do ochrony obwodów odbiorczych w instalacjach 230/400 V, zapewnia niezawodne odłączanie przy przeciążeniach i zwarciach. Dzięki zwarciowej zdolności łączeniowej 10 000 A (wg IEC/EN 60898-1) oraz 16 kA (wg IEC/EN 60947-2) gwarantuje skuteczne wyłączanie nawet przy wysokich prądach zwarciowych. Szerokość 1 modułu (17,5 mm) pozwala oszczędzać miejsce w rozdzielnicy, a kompatybilność z systemem HX3 oraz akcesoriami serii DX3 umożliwia elastyczną rozbudowę instalacji.

• Prąd znamionowy 25 A: zapewnia bezpieczną pracę obwodów o znacznym obciążeniu (gniazda, odbiorniki przemysłowe) bez ryzyka przegrzania.
• Charakterystyka C (5–10 x I_n): optymalna dla odbiorników o podwyższonym prądzie rozruchowym, takich jak silniki, transformatory czy zasilacze impulsowe.
• Zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): wysoka odporność na zwarcia, zapewniająca ciągłość dostaw energii i ochronę instalacji.
• Szerokość 1 modułu (17,5 mm): kompaktowa konstrukcja ułatwia montaż nawet w ciasnych rozdzielnicach, pozostawiając miejsce na inne aparaty.
• Kompatybilność z akcesoriami DX3 i systemem HX3: możliwość dołączania styków pomocniczych, wyzwalaczy wzrostowych/napięciowych, napędów silnikowych oraz bloków różnicowoprądowych – pełna integracja z rozdzielnicą.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia. Urządzenie posiada certyfikat CE i jest przeznaczone do stosowania zgodnie z obowiązującymi przepisami.

Zastosowanie

Wyłącznik S311 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie obwodów jednofazowych przed przeciążeniem i zwarciem. Dzięki charakterystyce C idealnie nadaje się do obwodów z odbiornikami o wyższych prądach rozruchowych.

• Ochrona obwodów gniazd wtykowych i linii odbiorczych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie obwodów silników małej mocy, transformatorów i zasilaczy w instalacjach przemysłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Integracja z systemem optymalnego rozdziału energii HX3 w rozdzielnicach do 125 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Moment dokręcania zacisków, przekrój przewodów oraz długość odizolowania należy dostosować do znamionowego prądu 25 A i lokalnych przepisów. Po zakończeniu montażu sprawdzić poprawność połączeń.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C oznacza, że wyzwalanie elektromagnetyczne następuje w zakresie 5–10 krotności prądu znamionowego (5–10 x I_n). Jest to rozwiązanie uniwersalne do obwodów z silnikami, transformatorami i zasilaczami.
• Czy można do niego podłączyć wyzwalacz wzrostowy lub styk pomocniczy? Tak, wyłącznik S311 serii DX3 jest przystosowany do współpracy z akcesoriami tej serii: stykami pomocniczymi, wyzwalaczami wzrostowymi/napięciowymi oraz napędami silnikowymi. Montaż odbywa się z prawej strony aparatu.
• Jaki jest stopień ochrony wyłącznika? Sam wyłącznik nie posiada deklarowanego stopnia IP – przeznaczony jest do montażu wewnątrz rozdzielnicy, która zapewnia ochronę przed dotykiem i wpływem środowiska (zwykle co najmniej IP2X).
