Wyłącznik nadprądowy S311 1P C 20A 10000A serii DX3 | 409115 Legrand

Opis i Kluczowe Cechy

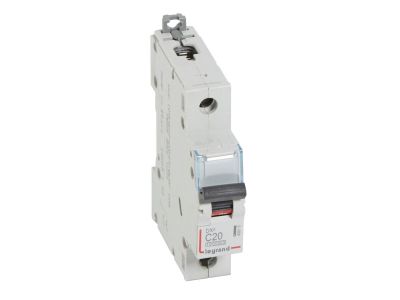

Wyłącznik nadprądowy S311 serii DX3 (symbol 409115) to jednobiegunowe urządzenie zabezpieczające o charakterystyce C i prądzie znamionowym 20 A. Jego znamionowa zwarciowa zdolność łączeniowa wynosi 10 000 A według IEC/EN 60898-1 oraz 16 000 A według IEC/EN 60947-2 przy napięciu 230/400 V~. Szerokość 1 modułu (17,5 mm) pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy. Produkt jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

• Prąd znamionowy 20 A (charakterystyka C): Zapewnia selektywną ochronę przed przeciążeniami i zwarciami w obwodach z odbiornikami o charakterystyce indukcyjnej lub dużym prądzie rozruchowym, np. silnikami, transformatorami.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Gwarantuje niezawodne wyłączenie prądów zwarciowych, zwiększając bezpieczeństwo instalacji i ciągłość zasilania w warunkach awaryjnych.
• Szerokość 1 modułu (17,5 mm): Oszczędza miejsce w rozdzielnicy, umożliwiając gęstą zabudowę modułową.
• Kompatybilność z systemem HX3 do 125 A: Umożliwia optymalny rozdział energii oraz łatwe łączenie z innymi elementami rozdzielnic modułowych.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Rozszerza funkcjonalność o zdalne sterowanie, sygnalizację stanu i dodatkowe zabezpieczenia.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC/EN 60947-2 (16 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce C i wysokiej zdolności zwarciowej wyłącznik S311 sprawdza się w wielu typach instalacji elektrycznych:

• Zabezpieczanie obwodów odbiorników o charakterystyce indukcyjnej (silniki, transformatory) i o wysokim prądzie rozruchowym.
• Ochrona obwodów gniazd wtyczkowych i instalacji oświetleniowych w budynkach mieszkalnych i komercyjnych.
• Jako zabezpieczenie główne lub podrzędne w rozdzielnicach głównych i podrozdzielniach.
• Integracja z systemem optymalnego rozdziału energii HX3 w celu budowy nowoczesnych rozdzielnic modułowych.

Wskazówki Montażowe

Montaż wyłącznika S311 na szynie TH35 (DIN 35 mm) powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Przekrój przewodów dobierz zgodnie z prądem znamionowym 20 A. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Nie przekraczaj wartości znamionowych urządzenia.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa tego wyłącznika? Zgodnie z normą IEC/EN 60898-1 wynosi 10 kA przy 230/400 V~, a według IEC/EN 60947-2 – 16 kA przy 230/400 V~.
• Czy wyłącznik można podłączyć za pomocą szyny grzebieniowej? Tak, wyłącznik S311 umożliwia przyłączanie szyn grzebieniowych lub sztyftowych, co ułatwia rozprowadzenie faz w rozdzielnicy.
• Jakie akcesoria są dostępne dla tego modelu? Można wyposażyć go w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe z serii DX3, a także podłączyć blok różnicowoprądowy.
