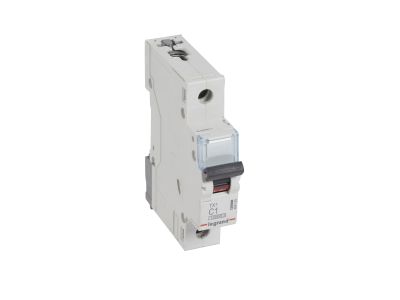

Wyłącznik nadprądowy S311 1P C 1A 10kA serii TX3 | 404163 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 z serii TX3 to jednobiegunowy aparat modułowy o prądzie znamionowym 1 A i charakterystyce wyzwalania C. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (wg IEC 60898-1) / 16 kA (wg IEC 60947-2) zapewnia skuteczną ochronę przewodów i odbiorników w instalacjach niskiego napięcia. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 1 A: Zabezpiecza obwody o małym obciążeniu, np. sterowanie, sygnalizację, oświetlenie awaryjne, przed przeciążeniem i zwarciem.
• Charakterystyka C: Przeznaczona do obwodów z urządzeniami generującymi prąd rozruchowy (silniki, transformatory) – selektywne wyzwalanie przy prądach 5-10 krotności In.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe, gwarantująca bezpieczeństwo instalacji i ciągłość zasilania.
• Montaż na szynie TH35 (1 moduł): Kompaktowa obudowa o szerokości 17,5 mm umożliwia łatwą i szybką instalację w rozdzielnicach modułowych.
• Możliwość rozbudowy: Przystosowany do podłączenia szyn grzebieniowych/sztyftowych oraz wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3 (bloki różnicowoprądowe nie mogą być dołączane).

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2. Posiada certyfikat CE, potwierdzający zgodność z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Dzięki charakterystyce C i prądowi 1 A wyłącznik znajduje zastosowanie w precyzyjnej ochronie obwodów o ograniczonym prądzie roboczym, w tym instalacji sterowniczych i sygnalizacyjnych.

• Ochrona obwodów sterowania styczników, przekaźników i układów PLC.
• Zabezpieczenie transformatorów sygnałowych i małych zasilaczy – charakterystyka C toleruje krótkie prądy rozruchowe.
• Ochrona obwodów oświetlenia awaryjnego, sygnalizacji dźwiękowej i świetlnej.
• Zastosowanie w szafach automatyki budynkowej i przemysłowej jako zabezpieczenie obwodów pomocniczych.

Wskazówki Montażowe

Montaż wyłącznika S311 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Zaciski należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego 1 A. Urządzenie nie umożliwia podłączenia bloków różnicowoprądowych.

FAQ

• Czy wyłącznik S311 można podłączyć do bloku różnicowoprądowego? Nie, konstrukcja wyłącznika nie przewiduje przyłączania bloków RCD. Do ochrony różnicowoprądowej należy stosować oddzielne wyłączniki różnicowoprądowe.
• Jaką znamionową zwarciową zdolność łączeniową ma ten model? Dla normy IEC 60898-1 wynosi 10 kA, dla IEC 60947-2 – 16 kA. Należy uwzględnić odpowiednią normę w zależności od zastosowania instalacji.
• Jaka jest szerokość modułu? Wyłącznik zajmuje 1 moduł (17,5 mm), co ułatwia oszczędne projektowanie rozdzielnic modułowych.
