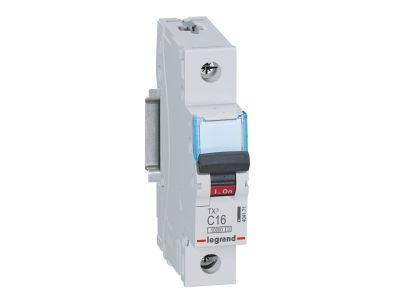

Wyłącznik nadprądowy S311 1P C 16A 10kA serii TX3 | 404171 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 serii TX3 (symbol 404171) to jednobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 16 A. Zabezpiecza instalacje przed skutkami przeciążeń i zwarć, oferując znamionową zwarciową zdolność łączeniową 10 kA według IEC 60898-1 oraz 16 kA według IEC 60947-2. Dzięki szerokości 1 modułu (17,5 mm) pozwala oszczędzić miejsce w rozdzielnicy.

• Prąd znamionowy 16 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków wewnętrznych.
• Charakterystyka C: Gwarantuje selektywne wyzwalanie przy prądach rozruchowych silników i odbiorników o charakterze indukcyjnym.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka wytrzymałość zwarciowa zapewnia skuteczną ochronę nawet w sieciach o dużej mocy zwarciowej.
• Szerokość 1 modułu (17,5 mm): Oszczędza miejsce na szynie TH35, ułatwiając rozbudowę rozdzielnicy.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze i napędy umożliwiają dostosowanie wyłącznika do złożonych układów automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S311 został zaprojektowany i przebadany zgodnie z wymaganiami norm IEC 60898-1 oraz IEC 60947-2. Posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik S311 znajduje zastosowanie w ochronie obwodów końcowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych
• Zabezpieczanie obwodów sterowania w szafach automatyki
• Ochrona linii zasilających odbiorniki o charakterze indukcyjnym (silniki, transformatory) dzięki charakterystyce C
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przeciwzwarciowe i przeciążeniowe

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Szerokość 1 modułu (17,5 mm) ułatwia instalację. Przewody należy przyłączać zgodnie z przekrojem dobranym do prądu znamionowego (16 A) oraz momentem dokręcania podanym w dokumentacji producenta. Możliwe jest stosowanie szyn grzebieniowych lub sztyftowych do łączenia kilku wyłączników.

FAQ

• Jaka jest znamionowa zwarciowa zdolność łączeniowa wyłącznika S311? Dla normy IEC 60898-1 wynosi 10 kA, a dla IEC 60947-2 – 16 kA. To oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prądy zwarciowe o tych wartościach.
• Czy mogę podłączyć blok różnicowoprądowy bezpośrednio do tego wyłącznika? Nie, wyłącznik S311 nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych. Do ochrony różnicowoprądowej należy stosować osobne wyłączniki RCD.
• Jakie akcesoria można zamontować w wyłączniku S311? Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe i podnapięciowe oraz napędy silnikowe z serii DX3, co umożliwia zdalne sterowanie i sygnalizację stanu.
