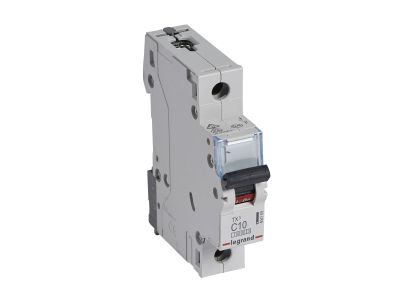

Wyłącznik nadprądowy S311 1P C 10A 10kA serii TX3 | 404169 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 (symbol 404169) z serii TX3 to jednobiegunowe zabezpieczenie o charakterystyce C i prądzie znamionowym 10 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA według IEC 60898-1 (16 kA według IEC 60947-2) zapewnia skuteczną ochronę obwodów w instalacjach niskiego napięcia. Urządzenie montowane jest w rozdzielnicy na szynie TH35 i zajmuje tylko 1 moduł (17,5 mm).

• Prąd znamionowy 10 A, charakterystyka C: Gwarantuje selektywne wyłączanie przy przeciążeniach i zwarć, a charakterystyka C jest optymalna do zabezpieczania obwodów z silnikami, transformatorami i odbiornikami o podwyższonym prądzie rozruchowym.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe, co zwiększa bezpieczeństwo i niezawodność instalacji w przypadku zwarć w sieci.
• Szerokość 1 moduł (17,5 mm): Kompaktowa budowa oszczędza miejsce w rozdzielnicy, umożliwiając montaż większej liczby aparatów w ograniczonej przestrzeni.
• Montaż na szynie TH35: Szybki i pewny montaż w standardowych rozdzielnicach modułowych zgodny z praktyką instalatorską.
• Możliwość rozbudowy o akcesoria serii DX³: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/zanikowe oraz napędy, co zwiększa funkcjonalność w systemach automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2. Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Wyłącznik S311 1P C 10A przeznaczony jest do ochrony obwodów odbiorczych w sieciach 230/400 V~. Sprawdza się w instalacjach mieszkaniowych, biurowych i przemysłowych.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczanie obwodów sterowania i zasilania małych silników, wentylatorów, pomp – gdzie charakterystyka C skutecznie wytrzymuje prądy rozruchowe.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach, w miejscach wymagających wysokiej zdolności zwarciowej (10/16 kA).
• Element systemów automatyki budynkowej – po uzupełnieniu o styki pomocnicze lub wyzwalacze z serii DX³.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S311 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest rozładowany. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów powinien być dobrany do obciążenia (dla 10 A zalecany co najmniej 1,5 mm²). Siłę dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Nie ma możliwości dołączenia bezpośrednio bloków różnicowoprądowych – do ochrony różnicowoprądowej należy stosować oddzielne wyłączniki RCD.

FAQ

• Jaką charakterystykę wyzwalania ma wyłącznik S311? Posiada charakterystykę C – oznacza to, że wyłącza się przy prądzie od 5 do 10 krotności prądu znamionowego (50–100 A). Jest to zalecane do obwodów z odbiornikami indukcyjnymi i silnikami.
• Jaka jest znamionowa zdolność zwarciowa wyłącznika? Dla normy IEC 60898-1 wynosi 10 kA, a dla IEC 60947-2 – 16 kA. Oba parametry dotyczą napięcia 230/400 V~.
• Czy można podłączyć do tego wyłącznika blok różnicowoprądowy? Nie, wyłącznik S311 nie jest przystosowany do bezpośredniego przyłączania bloków RCD. Ochronę różnicowoprądową należy realizować za pomocą oddzielnego wyłącznika (np. serii DX³) umieszczonego w obwodzie.
