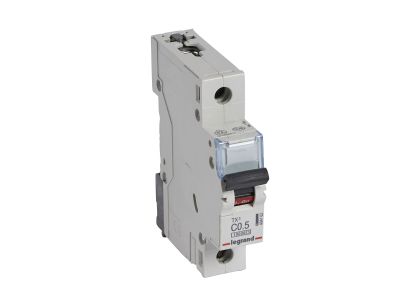

Wyłącznik nadprądowy S311 1P C 0,5A 10kA serii TX3 | 404162 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 serii TX3 (symbol 404162) to jednobiegunowy aparat modułowy o prądzie znamionowym 0,5 A i charakterystyce wyzwalania C. Zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami przeciążeń i zwarć, co przekłada się na bezpieczeństwo instalacji oraz ciągłość zasilania wrażliwych obwodów. Dzięki szerokości 1 modułu (17,5 mm) doskonale sprawdza się w ciasnych rozdzielnicach.

• Charakterystyka C: przystosowana do obciążeń o wyższych prądach rozruchowych, np. małych silników, transformatorów czy świetlówek – ogranicza ryzyko nieuzasadnionych wyłączeń.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): gwarantuje pewne rozłączenie nawet przy wysokich prądach zwarciowych, zwiększając poziom ochrony instalacji.
• Prąd znamionowy 0,5 A: idealny do zabezpieczania obwodów o małym poborze mocy, takich jak układy sterowania, przekaźniki czy oświetlenie LED.
• Montaż na szynie TH35: szybki i stabilny montaż w rozdzielnicy zgodny z normami DIN.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: pozwala na rozbudowę funkcjonalności – zdalne sterowanie, sygnalizację stanu czy dodatkowe zabezpieczenia.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA) oraz IEC 60947-2 (16 kA). Posiada certyfikat CE, potwierdzający zgodność z europejskimi wymogami bezpieczeństwa. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia 230/400 V AC.

Zastosowanie

Dzięki niskiemu prądowi 0,5 A i charakterystyce C wyłącznik nadprądowy S311 znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna ochrona przed przeciążeniem i zwarciem w obwodach o małej mocy.

• Ochrona obwodów sterowania i automatyki budynkowej (np. czujniki, regulatory, siłowniki).
• Zabezpieczenie obwodów oświetlenia LED oraz świetlówek kompaktowych.
• Ochrona obwodów sygnalizacji i przycisków sterowniczych w szafach elektrycznych.
• Zastosowanie w układach, gdzie wymagana jest charakterystyka C do ograniczenia ryzyka wyłączeń przy rozruchu odbiorników indukcyjnych (np. małe transformatory, dzwonki).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S311 powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy 0,5 A. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Nie jest dopuszczalne podłączanie do wyłącznika bloków różnicowoprądowych.

FAQ

• Czy wyłącznik S311 nadaje się do ochrony obwodów oświetleniowych? Tak, charakterystyka C i prąd 0,5 A są odpowiednie do zabezpieczania pojedynczych obwodów oświetlenia LED lub małych lamp, pod warunkiem że ich łączny prąd nie przekracza wartości znamionowej.
• Dlaczego do tego wyłącznika nie można podłączyć bloku różnicowoprądowego? Zgodnie z danymi producenta wyłącznik S311 nie posiada możliwości współpracy z blokami RCD. W przypadku konieczności ochrony różnicowoprądowej należy zastosować odpowiedni wyłącznik różnicowoprądowy w szeregu.
• Jaka jest znamionowa zwarciowa zdolność łączeniowa wyłącznika S311? Dla normy IEC 60898-1 wynosi 10 kA, a dla normy IEC 60947-2 – 16 kA (przy 230/400 V AC). Wartości te gwarantują bezpieczne rozłączenie prądów zwarciowych w typowych instalacjach niskiego napięcia.
