Wyłącznik nadprądowy S311 1P C 0,5A 10000A serii DX3 | 409106 Legrand

Opis i Kluczowe Cechy

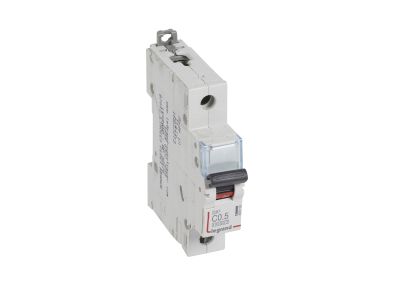

Wyłącznik nadprądowy S311 z serii DX3 to jednobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 0,5 A, przeznaczony do ochrony obwodów elektrycznych przed przeciążeniem i zwarciem. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (IEC/EN 60898-1) oraz 16 kA (IEC/EN 60947-2) zapewnia bezpieczne przerywanie prądów zwarciowych w instalacjach budynkowych. Szerokość 1 modułu (17,5 mm) umożliwia kompaktowy montaż w rozdzielnicach na szynie TH35.

• Charakterystyka C: Zabezpiecza obwody z odbiornikami o charakterze rezystancyjnym i małym prądzie rozruchu, takich jak oświetlenie czy gniazda, wyzwalając przy prądzie 5–10 krotności prądu znamionowego.
• Prąd znamionowy 0,5 A: Umożliwia precyzyjną ochronę obwodów o niewielkim obciążeniu, np. sterowania, sygnalizacji lub małych odbiorników, minimalizując ryzyko uszkodzenia urządzeń.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): Gwarantuje skuteczne wyłączenie dużych prądów zwarciowych, zapewniając bezpieczeństwo instalacji i osób.
• Szerokość 1 modułu (17,5 mm): Oszczędza miejsce w rozdzielnicy, umożliwiając gęste upakowanie aparatów w systemie Optymalnego Rozdziału Energii HX3.
• Elastyczność konfiguracji: Możliwość rozbudowy o styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy silnikowe z serii DX3 oraz przyłączanie bloków różnicowoprądowych, co zwiększa funkcjonalność rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania.

Zastosowanie

Dzięki niskiemu prądowi znamionowemu 0,5 A wyłącznik S311 sprawdza się w obwodach o małym obciążeniu, wymagających ochrony przed zwarciem i przeciążeniem. Jest idealnym rozwiązaniem w instalacjach przemysłowych i domowych, gdzie potrzebna jest precyzyjna selektywność zabezpieczeń.

• Ochrona obwodów sterowania, sygnalizacji i automatyki budynkowej (np. oświetlenie awaryjne, centrale alarmowe).
• Zabezpieczenie czujników, przekaźników, styczników i innych elementów sterujących w szafach rozdzielczych.
• Stosowany w rozdzielnicach mieszkaniowych jako zabezpieczenie małych odbiorników (np. lodówka, piec, gniazda w pomieszczeniach pomocniczych).
• Komponent systemu Optymalnego Rozdziału Energii HX3 do 125 A, umożliwiający budowę wydajnych i bezpiecznych instalacji.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S311 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Przekroje przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. W przypadku rozbudowy o styki pomocnicze lub wyzwalacze, należy stosować oryginalne akcesoria z serii DX3.

FAQ

• Jaką funkcję pełni charakterystyka C w tym wyłączniku? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie 5–10 krotności prądu znamionowego (2,5–5 A). Jest odpowiednia do ochrony obwodów, w których nie występują duże prądy rozruchowe, np. obwodów oświetleniowych, gniazd wtykowych oraz urządzeń rezystancyjnych.
• Czy wyłącznik S311 można wyposażyć w styki pomocnicze? Tak, przewidziano możliwość montażu styków pomocniczych, wyzwalaczy oraz napędów z serii DX3. Umożliwia to sygnalizację stanu zadziałania oraz zdalne sterowanie urządzeniem.
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnego stopnia ochrony dla wyłącznika jako osobnego elementu. W standardowej rozdzielnicy aparatura modułowa zazwyczaj posiada stopień ochrony IP20 od strony czołowej, co jest typowe dla urządzeń przeznaczonych do montażu w suchych pomieszczeniach. Dokładne informacje znajdują się w dokumentacji technicznej produktu.
