Wyłącznik nadprądowy S311 1P B 63A 10000A serii TX3 | 404090 Legrand

Opis i Kluczowe Cechy

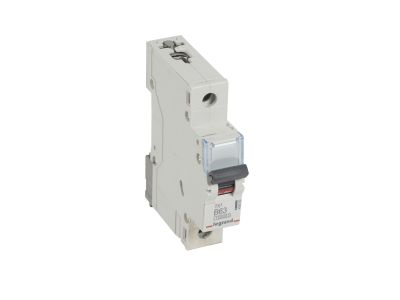

Wyłącznik nadprądowy S311 serii TX3, symbol 404090, to jednobiegunowy aparat o charakterystyce B i prądzie znamionowym 63 A. Przeznaczony do ochrony obwodów przed skutkami przetężeń i zwarć w instalacjach 230/400 V~. Dzięki szerokości 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy, a wysoka zwarciowa zdolność łączeniowa gwarantuje bezpieczne wyłączanie nawet w trudnych warunkach zwarciowych.

• Prąd znamionowy 63 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc kable i urządzenia przed przeciążeniem.
• Charakterystyka B: wyzwala natychmiastowo przy prądzie 3–5 krotności In, idealna do ochrony obwodów odbiorników o charakterze rezystancyjnym lub mieszanych.
• Zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): wysoki poziom bezpieczeństwa przy zwarciu, potwierdzony przez niezależne normy.
• Szerokość 1 modułu (17,5 mm): kompaktowa konstrukcja umożliwia oszczędne zagospodarowanie szafy rozdzielczej.
• Możliwość rozbudowy: wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3 – zwiększa funkcjonalność w systemach automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2. Posiada certyfikat CE, co potwierdza zgodność z europejskimi dyrektywami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik przeznaczony do ochrony obwodów w instalacjach niskiego napięcia. Dzięki charakterystyce B i wysokiej zdolności łączeniowej sprawdza się w różnorodnych aplikacjach.

• Ochrona obwodów gniazd wtyczkowych, oświetlenia i urządzeń gospodarstwa domowego.
• Zabezpieczenie odbiorników rezystancyjnych (np. grzejniki, bojlery) oraz mieszanych o niskich prądach rozruchowych.
• Stosowanie w tablicach rozdzielczych budynków mieszkalnych i biurowych, jako zabezpieczenie główne lub odbiorcze.
• Współpraca z szynami grzebieniowymi i sztyftowymi dla uporządkowanego okablowania.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Momenty dokręcania zacisków i przekroje przewodów dobierz do prądu znamionowego 63 A oraz warunków instalacji. Nie podłączać bloków różnicowoprądowych bezpośrednio do wyłącznika – brak takiej możliwości. Do przyłączania zaleca się stosowanie szyn grzebieniowych lub sztyftowych.

FAQ

• Czy można podłączyć blok różnicowoprądowy (RCD) do tego wyłącznika? Nie, zgodnie z danymi technicznymi wyłącznik S311 nie umożliwia bezpośredniego podłączania bloków różnicowoprądowych. W razie potrzeby ochrony różnicowoprądowej należy zastosować oddzielny wyłącznik RCD w obwodzie.
• Czy można używać szyn grzebieniowych lub sztyftowych do przyłączania? Tak, wyłącznik nadprądowy S311 umożliwia przyłączanie za pomocą szyn grzebieniowych oraz sztyftowych, co ułatwia prowadzenie instalacji w rozdzielnicy.
• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Dla normy IEC 60898-1 wynosi 10 000 A, dla normy IEC 60947-2 – 16 000 A. Obie wartości dotyczą napięcia 230/400 V~. Wyłącznik zapewnia bezpieczne wyłączenie w tych zakresach.
