Wyłącznik nadprądowy S311 1P B 63A 10000A serii DX3 | 408878 Legrand

Opis i Kluczowe Cechy

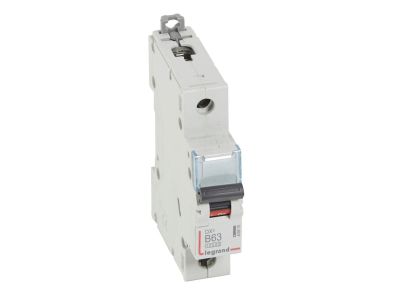

Wyłącznik nadprądowy S311 serii DX³ (symbol 408878) to jednobiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 63 A. Zapewnia bezpieczną ochronę obwodów przed przeciążeniem i zwarciem dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (wg IEC/EN 60898-1) oraz 16 kA (wg IEC/EN 60947-2). Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 63 A: Zabezpiecza obwody o znacznym obciążeniu, np. linie zasilające duże odbiorniki, bez ryzyka przegrzania aparatu.
• Charakterystyka B: Szybkie wyzwalanie przy prądach zwarciowych od 3 do 5 razy In – idealna do ochrony obwodów z odbiornikami rezystancyjnymi i oświetleniem.
• Zwarciowa zdolność łączeniowa 10 000 A / 16 kA: Wysoka skuteczność wyłączania zwarć nawet w warunkach przemysłowych, potwierdzona dwoma normami.
• Szerokość 1 modułu (17,5 mm): Kompaktowa konstrukcja ułatwia zabudowę w rozdzielnicach o ograniczonej liczbie miejsc.
• Kompatybilność z Systemem HX³ i akcesoriami DX³: Możliwość rozbudowy o styki pomocnicze, wyzwalacze, napędy i bloki różnicowoprądowe oraz przyłączanie szynami grzebieniowymi.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC/EN 60898-1 (dotyczącej wyłączników do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (dla łączników niskonapięciowych w zastosowaniach przemysłowych). Posiada certyfikat CE i jest przeznaczony do montażu w rozdzielnicach zgodnych z obowiązującymi przepisami.

Zastosowanie

Wyłącznik S311 przeznaczony jest do ochrony obwodów jednofazowych i trójfazowych (przy odpowiednim zestawieniu) przed skutkami przeciążeń i zwarć. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i obiektach komercyjnych oraz przemysłowych.

• Ochrona linii oświetleniowych, gniazd wtyczkowych i obwodów odbiorników o charakterze rezystancyjnym.
• Zabezpieczenie obwodów zasilających kotły elektryczne, piece, pompy ciepła i inne urządzenia o prądzie znamionowym do 63 A.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach budynków mieszkalnych i użyteczności publicznej.
• Współpraca z systemem optymalnego rozdziału energii HX³ w instalacjach do 125 A, umożliwiająca szybki i bezpieczny montaż.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S311 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Aparat montuje się na wsporniku TH35 (szyna DIN 35 mm) w rozdzielnicy. Szerokość modułu wynosi 1 jednostkę (17,5 mm). Przyłączanie przewodów należy wykonać zgodnie z zaleceniami producenta – możliwe jest użycie szyn grzebieniowych lub sztyftowych. Przekrój przewodów dobrać do prądu znamionowego 63 A oraz warunków obciążenia. Moment dokręcania zacisków – stosować się do danych podanych w karcie katalogowej. Po montażu sprawdzić działanie ręcznym załączeniem i wyłączeniem dźwignią w kolorze czarnym.

FAQ

• Czy wyłącznik S311 ma podświetlenie? Nie. Producent nie przewidział w tym modelu wskaźnika świetlnego. Stan pracy można sprawdzić po położeniu dźwigni (góra: załączony, dół: wyłączony/wyzwolony).
• Jaki jest stopień ochrony (IP) wyłącznika? W dostarczonej dokumentacji nie podano stopnia ochrony. Typowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 dla części przedniej (ochrona przed dotykiem palcem). Instalację należy wykonać w suchym pomieszczeniu.
• Czy można podłączyć do niego stycznik lub wyzwalacz napięciowy? Tak, wyłącznik S311 umożliwia wyposażenie w styki pomocnicze, wyzwalacze wzrostowe, podnapięciowe oraz napędy silnikowe z serii DX³. Rozszerza to funkcjonalność, np. o zdalne wyłączanie lub sygnalizację zadziałania.
