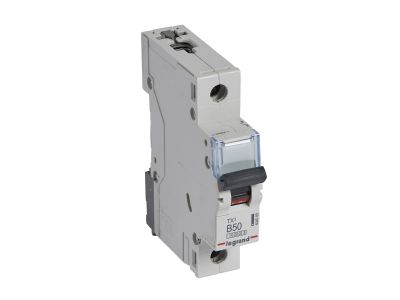

Wyłącznik nadprądowy S311 1P B 50A 10000A serii TX3 | 404089 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 (symbol 404089) z serii TX3 to jednobiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 50 A. Zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w instalacjach niskiego napięcia. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2) gwarantuje wysokie bezpieczeństwo. Szerokość 1 modułu (17,5 mm) ułatwia oszczędne zagospodarowanie rozdzielnicy. Urządzenie montuje się na szynie TH35.

• Prąd znamionowy 50 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia styków.
• Charakterystyka B: Dedukowana do zabezpieczania obwodów z odbiornikami o charakterze rezystancyjnym lub małych prądach rozruchowych (np. oświetlenie, gniazda).
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka skuteczność wyłączania prądów zwarciowych, chroniąca instalację i osoby.
• Szerokość 1 moduł (17,5 mm): Oszczędność miejsca w rozdzielnicy i łatwy montaż na szynie TH35.
• Możliwość wyposażenia w akcesoria serii DX3: Kompatybilność ze stykami pomocniczymi, wyzwalaczami i napędami, umożliwiająca rozbudowę funkcjonalności.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego przydatność do stosowania w instalacjach niskiego napięcia w budownictwie mieszkaniowym i przemyśle. Posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy S311 (404089) znajduje zastosowanie w zabezpieczaniu obwodów odbiorczych przed przeciążeniami i zwarciami w instalacjach elektrycznych.

• Zabezpieczenie obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających odbiorniki o małych prądach rozruchowych (np. grzejniki, pompy).
• Stosowanie w tablicach rozdzielczych jako zabezpieczenie główne lub odbiorcze w instalacjach jednofazowych.
• Integracja z systemami automatyki budynkowej przy użyciu akcesoriów serii DX3.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekroje przewodów dobierać zgodnie z prądem znamionowym 50 A. Momenty dokręcania zacisków – według dokumentacji producenta. Nie należy podłączać do wyłącznika bloków różnicowoprądowych.

FAQ

• Jaki jest stopień ochrony wyłącznika? Dane producenta nie podają stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20.
• Czy wyłącznik posiada podświetlenie lub sygnalizację zadziałania? Nie. Dźwignia załączająca jest w kolorze czarnym; stan załączenia/wyłączenia widoczny jest po jej pozycji.
• Jaki jest tryb pracy styku? Wyłącznik nadprądowy S311 to aparat o działaniu samoczynnym, przystosowany do ciągłego przewodzenia prądu i wyłączania przy przeciążeniu lub zwarciu.
