Wyłącznik nadprądowy S311 1P B 50A 10000A serii DX3 | 408877 Legrand

Opis i Kluczowe Cechy

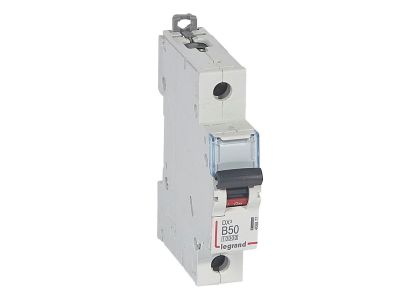

Wyłącznik nadprądowy S311 serii DX3 to jednobiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 50 A. Znamionowa zwarciowa zdolność łączeniowa 10000 A według IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2 gwarantuje niezawodną ochronę nawet w sieciach o wysokich prądach zwarciowych. Szerokość 1 modułu (17,5 mm) pozwala oszczędzić miejsce w rozdzielnicy, a kompatybilność z szynami grzebieniowymi i akcesoriami serii DX3 ułatwia rozbudowę instalacji.

• Prąd znamionowy 50 A: Bezpieczna praca w obwodach o znacznym obciążeniu – zapobiega przegrzaniu przewodów i odbiorników.
• Charakterystyka B: Szybkie wyzwalanie przy prądach 3–5 krotności prądu znamionowego – idealna do ochrony przewodów i urządzeń w instalacjach o niskich prądach zwarciowych (np. domowe obwody oświetleniowe i gniazd wtykowe).
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka odporność na prądy zwarciowe, zapewniająca bezpieczeństwo i ciągłość zasilania w sieciach o dużej mocy.
• Szerokość 1 moduł (17,5 mm): Oszczędność miejsca w rozdzielnicy, łatwy montaż na standardowej szynie TH35.
• Możliwość rozbudowy: Kompatybilny ze stykami pomocniczymi, wyzwalaczami, napędami oraz blokami różnicowoprądowymi z serii DX3 – elastyczna konfiguracja systemu.

Zgodność z Normami

Wyłącznik S311 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10000 A, 230/400 V~) oraz IEC/EN 60947-2 (znamionowa zwarciowa zdolność łączeniowa 16 kA, 230/400 V~). Posiada certyfikat CE i jest zgodny z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S311 przeznaczony jest do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia. Sprawdza się zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych oraz lekkim przemyśle.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w instalacjach domowych i biurowych.
• Zabezpieczenie odbiorników o znacznym poborze prądu (np. piece, bojlery, klimatyzatory).
• Element systemu Optymalnego Rozdziału Energii HX3 do 125 A – współpraca z szynami grzebieniowymi i akcesoriami modułowymi.
• Stosowanie w rozdzielnicach głównych, podrozdzielnicach oraz tablicach sterowniczych w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika S311 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest zasilany. Aparat mocuje się na szynie TH35 (DIN) poprzez zatrzask. Przekrój przewodów dobrać zgodnie z obciążalnością prądową – dla prądu 50 A zaleca się przewody o przekroju minimum 10 mm² (Cu). Moment dokręcania śrub zacisków musi być zgodny z dokumentacją producenta. Dozwolone jest przyłączanie szyn grzebieniowych lub sztyftowych. Po instalacji sprawdzić poprawność działania wyzwalaczy.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S311? Charakterystyka B oznacza wyzwalanie przy prądzie zwarciowym wynoszącym od 3 do 5 krotności prądu znamionowego (150–250 A). Jest to rozwiązanie optymalne dla obwodów, w których spodziewane są niskie prądy zwarciowe, np. w domowych instalacjach oświetleniowych.
• Czy wyłącznik można rozbudować o styk pomocniczy lub wyzwalacz wzrostowy? Tak, S311 jest kompatybilny z akcesoriami serii DX3 – stykami pomocniczymi, wyzwalaczami napięciowymi i napędami silnikowymi. Pozwala to na zdalne monitorowanie stanu łączenia oraz automatyzację obwodów.
• Jaki jest maksymalny przekrój przewodów dla zacisków? Producent przewiduje możliwość przyłączania przewodów o przekroju odpowiednim dla prądu 50 A – w praktyce do 16 mm² (Cu) dla przewodów sztywnych i 10 mm² dla linki z końcówką. Szczegółowe dane zawiera instrukcja montażu.
