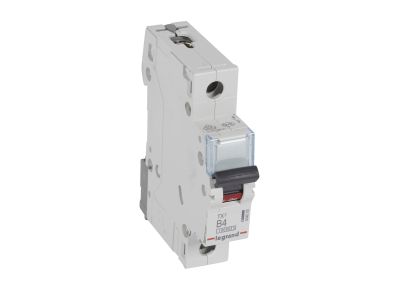

Wyłącznik nadprądowy S311 1P B 4A 10000A serii TX3 | 404080 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 (numer katalogowy 404080) z serii TX3 to jednobiegunowe urządzenie o charakterystyce B i prądzie znamionowym 4 A. Dzięki znamionowej zdolności zwarciowej 10 000 A (wg IEC 60898-1) zapewnia skuteczną ochronę obwodów przed skutkami zwarć. Kompaktowa obudowa o szerokości 1 modułu (17,5 mm) ułatwia montaż w rozdzielnicach oraz pozwala oszczędzić miejsce na szynie TH35.

• Prąd znamionowy 4 A: odpowiedni do zabezpieczania obwodów o niskim poborze prądu, takich jak oświetlenie LED czy gniazda wtyczkowe, bez ryzyka przegrzania przewodów.
• Charakterystyka wyzwalania B: gwarantuje szybkie wyzwalanie przy przeciążeniach i zwarciach w obwodach z przewagą obciążeń rezystancyjnych (lampy, grzejniki), co zwiększa bezpieczeństwo instalacji.
• Znamionowa zdolność zwarciowa 10 000 A (IEC 60898-1) / 16 000 A (IEC 60947-2): wysoka skuteczność przerywania prądów zwarciowych nawet w trudnych warunkach sieci, minimalizująca ryzyko uszkodzenia odbiorników.
• Montaż na szynie TH35 (1 moduł): szybka instalacja bez użycia narzędzi oraz łatwe dopięcie do istniejącej rozdzielnicy.
• Możliwość wyposażenia w akcesoria serii DX3: styki pomocnicze, wyzwalacze wzrostowe i napędy umożliwiają rozbudowę systemu o sygnalizację zdalną lub automatykę.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC 60898-1 (znamionowa zdolność zwarciowa 10 000 A) oraz IEC 60947-2 (znamionowa zdolność zwarciowa 16 000 A) dla napięcia 230/400 V~. Posiada certyfikat CE potwierdzający zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Wyłącznik przeznaczony jest do zabezpieczania obwodów odbiorczych w instalacjach niskiego napięcia. Dzięki charakterystyce B sprawdza się szczególnie tam, gdzie nie występują duże prądy rozruchowe.

• Zabezpieczanie obwodów oświetleniowych (w tym LED) oraz gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Ochrona odbiorników rezystancyjnych, takich jak grzejniki, bojlery czy płyty grzewcze.
• Obwody sterowania w automatyce budynkowej (np. siłowniki zaworów, wentylatory, klimatyzatory) bez elementów indukcyjnych o wysokim rozruchu.
• Jako element rozdzielnic w instalacjach selektywnych, gdzie wymagana jest charakterystyka B dla zapewnienia skutecznego wyzwalania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S311 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Należy stosować przekrój przewodów odpowiedni do prądu znamionowego (zalecane 1,5 mm² dla 4 A) oraz dokręcać zaciski momentem zgodnym z dokumentacją producenta. W przypadku łączenia z szynami grzebieniowymi lub sztyftowymi upewnij się, że nie przekroczono dopuszczalnego obciążenia prądowego szyny.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B wyzwala przy prądzie 3–5 krotności prądu znamionowego, co jest odpowiednie dla obwodów bez dużych prądów rozruchowych (np. oświetlenie, gniazda). Charakterystyka C (5–10 In) stosowana jest w obwodach z silnikami i transformatorami.
• Czy wyłącznik można podłączyć bezpośrednio do bloku różnicowoprądowego? Nie. Producent wyklucza możliwość przyłączania bloków różnicowoprądowych – do ochrony przeciwporażeniowej należy zastosować osobny wyłącznik RCD w odpowiedniej konfiguracji.
• Czy do tego modelu można zamontować wyzwalacz wzrostowy lub styk pomocniczy? Tak. S311 umożliwia wyposażenie w akcesoria z serii DX3, w tym styki pomocnicze (sygnalizacja stanu), wyzwalacze wzrostowe i napędy, co pozwala na zdalne sterowanie i monitoring.
