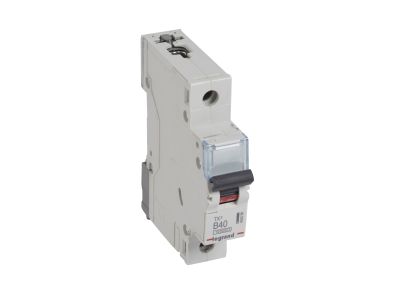

Wyłącznik nadprądowy S311 1P B 40A 10000A serii TX3 | 404088 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 (nr katalogowy 404088) z serii TX3 to jednobiegunowy aparat o charakterystyce B i prądzie znamionowym 40 A. Charakteryzuje się znamionową zwarciową zdolnością łączeniową 10 000 A (IEC 60898-1) / 16 kA (IEC 60947-2) przy napięciu 230/400 V~. Szerokość 1 modułu (17,5 mm) ułatwia instalację w rozdzielnicach, a możliwość rozbudowy o akcesoria serii DX3 zwiększa funkcjonalność.

• Prąd znamionowy 40 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przed przeciążeniem i zwarciem.
• Charakterystyka B: Szybkie wyzwalanie przy prądach zwarciowych – zalecana do zabezpieczania obwodów odbiorników rezystancyjnych (oświetlenie, gniazda) oraz o małej indukcyjności.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka skuteczność przerywania prądów zwarciowych w instalacjach budynkowych i przemysłowych.
• Szerokość 1 modułu (17,5 mm): Oszczędność miejsca na szynie TH35, umożliwiająca gęstą zabudowę w rozdzielnicach.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy DX³: Rozszerza funkcjonalność o sygnalizację stanu, zdalne wyłączanie lub automatyzację procesów.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego przydatność do stosowania w instalacjach niskiego napięcia zgodnie z europejskimi standardami.

Zastosowanie

Wyłącznik nadprądowy S311 znajduje zastosowanie w zabezpieczaniu obwodów odbiorników w budynkach mieszkalnych, biurowych i przemysłowych.

• Zabezpieczanie linii oświetleniowych i gniazd wtyczkowych w instalacjach domowych.
• Ochrona obwodów sterowania i zasilania w tablicach rozdzielczych w budynkach użyteczności publicznej.
• Stosowanie jako zabezpieczenie przed zwarciami i przeciążeniami w układach automatyki przemysłowej.
• Integracja z systemami rozdzielczymi dzięki możliwości montażu szyn grzebieniowych.

Wskazówki Montażowe

Montaż i demontaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 40 A i warunkami pracy. Moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik posiada sygnalizację zadziałania? Wyłącznik wyposażony jest w dźwignię załączającą w kolorze czarnym, która po wyzwoleniu przyjmuje położenie środkowe, informując o zadziałaniu zabezpieczenia.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe wynosi 230/400 V~, co pozwala na stosowanie w instalacjach jednofazowych i trójfazowych (przy odpowiednim doborze liczby biegunów).
• Czy można dołączyć do wyłącznika blok różnicowoprądowy? Nie, konstrukcja wyłącznika S311 nie umożliwia bezpośredniego łączenia z blokami różnicowoprądowymi. Do ochrony różnicowoprądowej należy zastosować osobne urządzenie.
