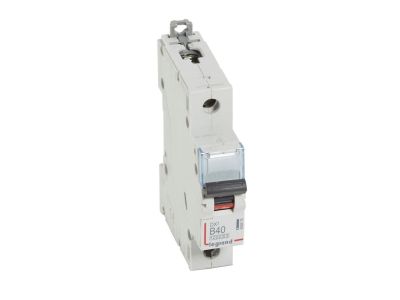

Wyłącznik nadprądowy S311 1P B 40A 10000A serii DX3 | 408876 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 serii DX3 to jednobiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 40 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 10000 A (wg IEC/EN 60898-1) i 16 kA (wg IEC/EN 60947-2) zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami przeciążeń i zwarć. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy, a kompatybilność z systemem Optymalnego Rozdziału Energii HX3 do 125 A ułatwia integrację z nowoczesnymi instalacjami.

• Prąd znamionowy 40 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach domowych i małych obiektach przemysłowych, bez ryzyka przegrzania torów prądowych.
• Charakterystyka B: Gwarantuje szybkie zadziałanie przy przeciążeniach i zwarciu – zalecana do odbiorników o charakterze rezystancyjnym, oświetlenia oraz gniazd wtykowych.
• Zdolność zwarciowa 10000 A (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka wytrzymałość na prądy zwarciowe, co zwiększa bezpieczeństwo instalacji i niezawodność w trudnych warunkach sieci.
• Szerokość 1 modułu (17,5 mm): Umożliwia gęsty montaż na szynie TH35 i optymalne zagospodarowanie przestrzeni w rozdzielnicy.
• Możliwość rozbudowy akcesoriami z serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy – elastyczne dostosowanie do potrzeb konkretnej aplikacji, a także możliwość dołączenia bloków różnicowoprądowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (zdolność zwarciowa 10000 A) oraz IEC/EN 60947-2 (zdolność zwarciowa 16 kA). Posiada oznaczenie CE i jest przeznaczony do pracy w sieciach 230/400 V AC. Produkt zaprojektowany zgodnie z dyrektywami europejskimi, co gwarantuje bezpieczeństwo użytkowania w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Wyłącznik nadprądowy S311 1P B 40A znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych oraz lekkich obiektach przemysłowych, gdzie wymagana jest niezawodna ochrona obwodów przed przeciążeniem i zwarciem. Dzięki charakterystyce B idealnie nadaje się do zabezpieczania linii oświetleniowych, gniazd wtykowych oraz obwodów z odbiornikami o małej inercji cieplnej.

• Ochrona obwodów gniazd i oświetlenia w budynkach mieszkalnych i użyteczności publicznej
• Zabezpieczenie linii zasilających urządzenia biurowe (komputery, drukarki, serwery)
• Ochrona obwodów sterowania w szafach automatyki budynkowej
• Element rozdzielnic głównych i podrozdzielnic w obiektach komercyjnych

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy, zajmując 1 moduł (17,5 mm). Przyłącza przewodów należy dokręcić momentem zgodnym z dokumentacją producenta; przekrój przewodów dobrać do prądu znamionowego (40 A). Dopuszczalne jest stosowanie szyn grzebieniowych oraz sztyftowych do szybkiego łączenia. Przed włączeniem napięcia sprawdzić poprawność połączeń oraz stan dźwigni załączającej (kolor czarny).

FAQ

• Dlaczego wybrano charakterystykę B do tego wyłącznika? Charakterystyka B zapewnia wyzwalanie przy prądzie 3–5 razy większym od znamionowego, co jest optymalne dla obwodów z odbiornikami o małej inercji cieplnej – głównie oświetlenie, gniazda i urządzenia biurowe. Dzięki temu wyłącznik reaguje szybko na zwarcia, a przy przeciążeniach działa selektywnie.
• Czy wyłącznik można stosować w rozdzielnicach z szynami grzebieniowymi? Tak, urządzenie jest przystosowane do przyłączania zarówno szyn grzebieniowych, jak i sztyftowych, co ułatwia integrację z systemem HX3 i optymalne rozprowadzenie energii do 125 A.
• Jaka jest różnica między zdolnością zwarciową 10 kA a 16 kA? Wartość 10 000 A odnosi się do normy IEC/EN 60898-1 (instalacje budynkowe), natomiast 16 000 A do normy IEC/EN 60947-2 (aparatura przemysłowa). Wyższa wartość daje większy margines bezpieczeństwa w sieciach o dużym prądzie zwarciowym.
