Wyłącznik nadprądowy S311 1P B 3A 10000A serii TX3 | 404079 Legrand

Opis i Kluczowe Cechy

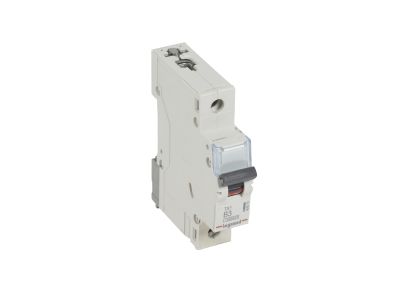

Wyłącznik nadprądowy S311 z serii TX3 (symbol 404079) to jednobiegunowe urządzenie zabezpieczające o prądzie znamionowym 3 A i charakterystyce B, przeznaczone do montażu w rozdzielnicach na szynie TH35. Zajmuje jeden moduł (17,5 mm), co pozwala oszczędzać miejsce w rozdzielnicy. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 000 A (IEC 60898-1) i 16 000 A (IEC 60947-2) zapewnia skuteczną ochronę w instalacjach o wysokich prądach zwarciowych.

• Prąd znamionowy 3 A i charakterystyka B: Gwarantuje szybkie wyłączenie w przypadku przeciążeń i zwarć w obwodach o charakterze rezystancyjnym lub niewielkich silnikach, chroniąc przewody i odbiorniki.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A (IEC 60898-1) / 16 000 A (IEC 60947-2): Wysoka wydajność zwarciowa umożliwia bezpieczne odcięcie prądu nawet przy silnych zwarciach, minimalizując ryzyko uszkodzeń instalacji.
• Szerokość 1 moduł (17,5 mm): Kompaktowa obudowa pozwala na gęste rozmieszczenie aparatury w rozdzielnicy, oszczędzając miejsce na dodatkowe moduły.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: Umożliwia rozbudowę funkcji – sygnalizację stanu, zdalne wyłączanie czy integrację z systemami automatyki.
• Montaż na szynie TH35 i przyłączanie szynami grzebieniowymi/sztyftowymi: Szybki i pewny montaż oraz łatwe okablowanie w rozdzielnicy, zgodne z praktyką instalatorską.

Zgodność z Normami

Wyłącznik nadprądowy S311 serii TX3 jest zgodny z normami IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 000 A) oraz IEC 60947-2 (16 000 A). Posiada certyfikację CE, potwierdzającą spełnienie wymogów europejskich dyrektyw. Produkt przeznaczony jest do stosowania w instalacjach niskiego napięcia 230/400 V~.

Zastosowanie

Wyłącznik nadprądowy S311 1P B 3A znajduje zastosowanie w obwodach odbiorczych wymagających ochrony przed przeciążeniem i zwarciem, szczególnie w instalacjach mieszkaniowych, biurowych i przemysłowych o małym prądzie obciążenia.

• Ochrona obwodów oświetleniowych (żarówki, LED-y) i gniazd wtyczkowych w budynkach mieszkalnych.
• Zabezpieczenie linii sterowniczych i obwodów pomocniczych w szafach automatyki.
• Ochrona obwodów zasilających małe silniki, wentylatory, pompy o niewielkim prądzie rozruchowym.
• Element zabezpieczenia przedlicznikowego w instalacjach tymczasowych lub warsztatowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Wyłącznik umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Nie ma możliwości podłączania bloków różnicowoprądowych. Urządzenie można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3.

FAQ

• Czy wyłącznik ma podświetlenie lub wbudowaną lampkę sygnalizacyjną? Nie, wyłącznik S311 nie posiada podświetlenia. Do sygnalizacji stanu można zastosować opcjonalny styk pomocniczy z serii DX3.
• Jaki jest stopień ochrony wyłącznika? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się stopień ochrony IP20. Sam wyłącznik nie jest przystosowany do pracy w warunkach wilgoci lub zapylenia – musi znajdować się w obudowie o odpowiednim IP.
• Jaka jest różnica między charakterystyką B a innymi? Charakterystyka B zapewnia wyłączenie przy prądzie 3–5 razy większym od prądu znamionowego (tu 3 A). Jest przeznaczona do obwodów o charakterze rezystancyjnym lub niewielkich urządzeń z małym prądem rozruchu, np. oświetlenia, gniazd ogólnego przeznaczenia.
