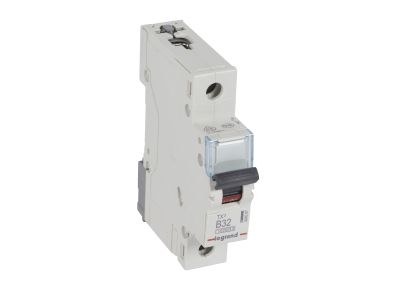

Wyłącznik nadprądowy S311 1P B 32A 10kA serii TX3 | 404087 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 serii TX3 to jednobiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 32 A. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2) oraz szerokości 1 modułu (17,5 mm) zapewnia zarówno bezpieczeństwo, jak i oszczędność miejsca w rozdzielnicy. Przeznaczony do montażu na szynie TH35, umożliwia także przyłączanie szynami grzebieniowymi lub sztyftowymi oraz rozbudowę o akcesoria serii DX3.

• Prąd znamionowy 32 A (charakterystyka B): zabezpiecza obwody o znacznym obciążeniu przed przeciążeniem i zwarciem, wyzwalając przy prądzie 3–5 krotności In – dedykowany do obwodów rezystancyjnych i małych silników.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): gwarantuje bezpieczne wyłączenie nawet przy wysokich prądach zwarciowych w sieci 230/400 V~.
• Szerokość 1 moduł (17,5 mm): oszczędza miejsce w rozdzielnicy, umożliwiając instalację większej liczby aparatów w ograniczonej przestrzeni.
• Montaż na szynie TH35: szybki i pewny montaż w standardowych rozdzielnicach.
• Możliwość przyłączania szynami grzebieniowymi lub sztyftowymi: ułatwia rozdzielanie obwodów i redukuje czas montażu.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3: zwiększa funkcjonalność i umożliwia automatyzację sterowania.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC 60898-1 (znamionowa zdolność zwarciowa 10 kA) oraz IEC 60947-2 (16 kA). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik nadprądowy S311 przeznaczony jest do zabezpieczania obwodów odbiorczych w instalacjach niskiego napięcia. Znajduje zastosowanie w:

• Ochronie obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych oraz komercyjnych.
• Zabezpieczaniu obwodów sterowania, takich jak styczniki, przekaźniki czy PLC, przed przeciążeniem i zwarciem.
• Instalacjach przemysłowych i rozdzielnicach głównych jako zabezpieczenie nadprądowe.
• Systemach automatyki budynkowej, gdzie wymagana jest charakterystyka B dla obciążeń o niskim prądzie rozruchowym.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN). Należy stosować przekrój przewodów dobrany do prądu znamionowego 32 A, a moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Wyłącznik nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych – wymagane są dedykowane rozwiązania.

FAQ

• Czy wyłącznik nadprądowy S311 ma podświetlenie? Nie, wyłącznik nie posiada podświetlenia. Dźwignia załączająca jest czarna, bez dodatkowej sygnalizacji.
• Jaki jest stopień ochrony wyłącznika? Stopień ochrony nie został podany w danych producenta. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20, jednak zalecamy potwierdzenie w dokumentacji technicznej.
• Do jakich obwodów przeznaczona jest charakterystyka B? Charakterystyka B oznacza wyzwalanie przy prądzie 3–5 krotności prądu znamionowego. Stosuje się ją głównie do ochrony obwodów z obciążeniami rezystancyjnymi (oświetlenie, gniazda) oraz silnikami o małej mocy.
