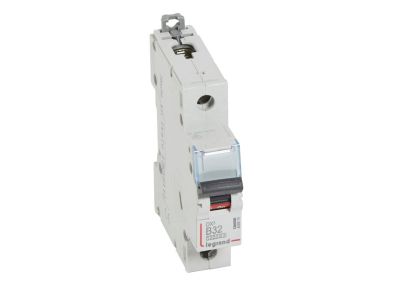

Wyłącznik nadprądowy S311 1P B 32A 10000A serii DX3 | 408875 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 serii DX3 (symbol 408875) firmy Hager to jednobiegunowy aparat modułowy przeznaczony do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Dzięki prądowi znamionowemu 32 A oraz charakterystyce B zabezpiecza obwody o charakterze rezystancyjnym lub z małym prądem rozruchowym, zapewniając szybkie zadziałanie przy przeciążeniach. Szerokość 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy, a wysoka znamionowa zwarciowa zdolność łączeniowa 10 kA (wg IEC/EN 60898-1) gwarantuje skuteczne wyłączenie prądów zwarciowych.

• Prąd znamionowy 32 A: umożliwia bezpieczne zasilanie odbiorników o znacznym obciążeniu (np. piece, bojlery, klimatyzatory) bez ryzyka trwałego przeciążenia styków.
• Charakterystyka B: zapewnia szybkie wyzwolenie w przypadku zwarć o małej rezystancji, idealna do zabezpieczania obwodów gniazd wtyczkowych i oświetlenia.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) i 16 kA (IEC/EN 60947-2): gwarantuje niezawodne wyłączenie prądów zwarciowych o dużej energii, zwiększając bezpieczeństwo instalacji.
• Szerokość 1 modułu (17,5 mm): oszczędza miejsce na szynie TH35, umożliwiając gęste montowanie aparatury w rozdzielnicy.
• Kompatybilność z serią DX³ i systemem HX³: możliwość rozbudowy o styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy oraz bloki różnicowoprądowe, co zwiększa funkcjonalność instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S311 serii DX³ został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC/EN 60947-2 (znamionowa zwarciowa zdolność łączeniowa 16 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Wyłącznik nadprądowy S311 1P B 32 A znajduje zastosowanie w instalacjach mieszkaniowych, biurowych i przemysłowych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów gniazd wtyczkowych w mieszkaniach i biurach (typowe obciążenie rezystancyjne lub lekko indukcyjne).
• Zabezpieczanie obwodów oświetleniowych (w tym LED) o niskim prądzie rozruchowym.
• Ochrona linii zasilających odbiorniki takie jak piece grzewcze, bojlery, pompy ciepła.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przedlicznikowe lub odbiorcze.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy zamontować na szynie montażowej TH35 (DIN 35 mm). Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym 32 A i obowiązującymi normami (PN-HD 60364). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta (zwykle 2,0–2,5 Nm). Dopuszcza się łączenie przewodów szyną grzebieniową lub sztyftową, a także wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX³.

FAQ

• Czy wyłącznik S311 może współpracować z blokiem różnicowoprądowym? Tak, producent przewidział możliwość przyłączania bloków różnicowoprądowych z serii DX³, co pozwala stworzyć kompletne zabezpieczenie różnicowo-nadprądowe w jednym module.
• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka B oznacza, że wyzwolenie termiczne (przeciążeniowe) występuje przy prądach od 1,13 do 1,45 In, a wyzwolenie elektromagnetyczne (zwarciowe) – dla prądów od 3 do 5 In. Jest to optymalne dla obwodów bez dużych prądów rozruchowych.
• Czy wyłącznik można montować w rozdzielnicy zewnętrznej (naściennej)? Wyłącznik przeznaczony jest do montażu w suchych pomieszczeniach (stopień ochrony IP20 dla aparatów modułowych). W przypadku instalacji w warunkach zewnętrznych należy zastosować rozdzielnicę o odpowiedniej klasie szczelności.
