Wyłącznik nadprądowy S311 1P B 2A 10kA serii TX3 | 404078 Legrand

Opis i Kluczowe Cechy

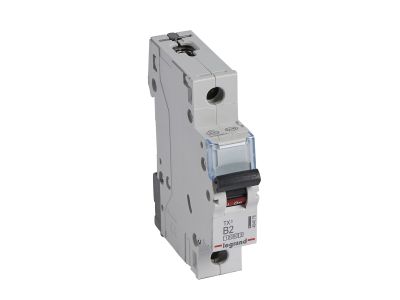

Wyłącznik nadprądowy S311 serii TX3 to jednobiegunowe urządzenie ochronne o prądzie znamionowym 2 A i charakterystyce B. Zapewnia niezawodne zabezpieczenie obwodów przed skutkami przeciążenia i zwarcia, co przekłada się na bezpieczeństwo instalacji i podłączonych odbiorników. Szerokość 1 modułu (17,5 mm) ułatwia kompaktową zabudowę w rozdzielnicy.

• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka skuteczność wyłączania prądów zwarciowych gwarantuje ochronę aparatury i przewodów nawet w trudnych warunkach sieci.
• Charakterystyka B: Przeznaczona do obwodów o charakterze mieszanym (rezystancyjno-indukcyjnym) – szybkie wyzwalanie przy przeciążeniu minimalizuje ryzyko uszkodzenia wrażliwych odbiorników.
• Napięcie znamionowe 230/400 V~: Uniwersalne zastosowanie w jednofazowych i trójfazowych instalacjach niskiego napięcia.
• Montaż na szynie TH35 (1 moduł): Standardowy system mocowania skraca czas instalacji i umożliwia łatwą rozbudowę szafy rozdzielczej.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy zdalne pozwalają na rozszerzenie funkcjonalności bez zmiany głównego urządzenia.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC 60947-2 (16 kA przy 230/400 V~). Posiada oznaczenie CE, potwierdzające zgodność z europejskimi dyrektywami.

Zastosowanie

Dzięki charakterystyce B i prądowi 2 A wyłącznik nadaje się do ochrony obwodów o niewielkim obciążeniu, szczególnie tam, gdzie spodziewane są krótkie prądy rozruchowe. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych (LED, świetlówki kompaktowe).
• Zabezpieczenie sterowników PLC, przekaźników oraz układów automatyki – niski prąd znamionowy minimalizuje ryzyko niepotrzebnych wyłączeń.
• Ochrona linii sygnałowych i zasilających w szafach sterowniczych, gdzie wymagana jest selektywność z nadrzędnymi bezpiecznikami.
• Instalacje pomocnicze w rozdzielnicach (obwody gniazd kontrolnych, wentylacji, napędów małej mocy).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Podczas dokręcania zacisków stosuj moment obrotowy zgodny z dokumentacją producenta (zazwyczaj 1–1,2 Nm). Przekrój przewodów dobierz do prądu znamionowego obwodu oraz mocy zwarciowej. Wyłącznik nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych; do tego celu należy stosować dedykowane aparaty współpracujące.

FAQ

• Czy wyłącznik S311 ma podświetlenie lub diodę LED? W dostarczonej dokumentacji nie przewidziano podświetlenia. Urządzenie wyposażone jest w czarną dźwignię załączającą – stan pracy oceniasz wzrokowo po położeniu dźwigni.
• Jaki jest stopień ochrony obudowy tego wyłącznika? W danych technicznych nie podano stopnia IP. Aparaty modułowe tego typu standardowo montowane są wewnątrz rozdzielnic o IP ≥30 (zależnie od obudowy).
• Czy można go stosować w obwodach prądu stałego? Wyłącznik przeznaczony jest wyłącznie do prądu przemiennego 230/400 V~ (AC). Prąd stały wymaga innych aparatów o odpowiedniej zdolności gaszenia łuku.
