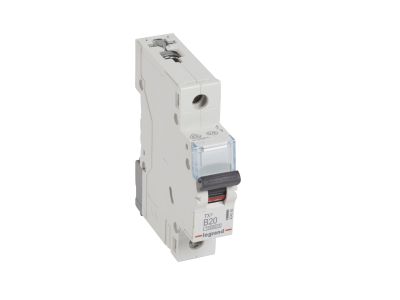

Wyłącznik nadprądowy S311 1P B 20A 10kA serii TX3 | 404085 Legrand

Opis i Kluczowe Cechy

Jednobiegunowy wyłącznik nadprądowy S311 z serii TX3 (symbol 404085) o charakterystyce B i prądzie znamionowym 20 A zapewnia skuteczną ochronę obwodów przed przeciążeniem i zwarciem. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2) oraz szerokości jednego modułu (17,5 mm) łączy wysokie bezpieczeństwo z oszczędnością miejsca na szynie DIN.

• Prąd znamionowy 20 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, eliminując ryzyko przegrzania przewodów.
• Charakterystyka B: zapewnia wyzwalanie przy 3–5 krotności prądu znamionowego – idealna do ochrony obwodów rezystancyjnych, oświetlenia i gniazd wtyczkowych.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): skutecznie wyłącza prądy zwarciowe, chroniąc instalację i urządzenia.
• Szerokość 1 modułu (17,5 mm): minimalizuje zajęcie miejsca w rozdzielnicy, ułatwiając projektowanie i rozbudowę.
• Możliwość wyposażenia w akcesoria serii DX3: styki pomocnicze, wyzwalacze i napędy pozwalają na elastyczne dostosowanie funkcji ochronnych i sterujących.

Zgodność z Normami

Wyłącznik nadprądowy S311 serii TX3 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC 60947-2 (16 kA przy 230/400 V~). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Wyłącznik S311 zaprojektowano do ochrony obwodów odbiorczych w instalacjach budynkowych o napięciu 230/400 V~. Sprawdza się zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz lekkim przemyśle.

• Ochrona obwodów oświetlenia i gniazd wtyczkowych w domach i biurach.
• Zabezpieczenie małych odbiorników, takich jak silniki wentylatorów, pomp czy urządzeń AGD.
• Stosowanie w rozdzielnicach piętrowych i mieszkaniowych jako podstawowe zabezpieczenie nadprądowe.
• Integracja z systemami automatyki budynkowej dzięki możliwości dołączenia styków pomocniczych i wyzwalaczy.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S311 może być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przewody przyłączeniowe należy dobrać do prądu znamionowego 20 A, a moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdź poprawność połączeń i działanie wyłącznika przed ponownym załączeniem napięcia.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka B – wyzwalanie następuje przy prądzie 3–5 krotności prądu znamionowego (In=20 A). Jest przeznaczona do obwodów o niewielkich prądach rozruchowych, np. oświetlenia lub gniazd.
• Czy można do wyłącznika S311 podłączyć blok różnicowoprądowy? Nie. Wyłącznik S311 nie umożliwia bezpośredniego przyłączania bloków różnicowoprądowych. Ochronę różnicowoprądową należy zapewnić za pomocą osobnego wyłącznika RCD.
• Czy wyłącznik można rozbudować o dodatkowe akcesoria? Tak. Wyłącznik jest przystosowany do współpracy ze stykami pomocniczymi, wyzwalaczami wzrostowymi i podnapięciowymi oraz napędami silnikowymi z serii DX3, co pozwala na zdalne sterowanie i sygnalizację stanu.
