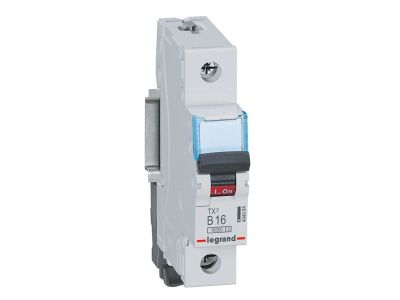

Wyłącznik nadprądowy S311 1P B 16A 10kA serii TX3 | 404084 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 z serii TX3 to jednobiegunowe urządzenie o prądzie znamionowym 16 A i charakterystyce B, przeznaczone do ochrony obwodów w instalacjach 230/400 V AC. Dzięki znamionowej zwarciowej zdolności łączeniowej 10 kA (wg IEC 60898-1) lub 16 kA (wg IEC 60947-2) zapewnia skuteczną ochronę przed zwarciami. Szerokość 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy, a montaż na szynie TH35 ułatwia instalację. Czarna dźwignia załączająca i możliwość wyposażenia w akcesoria serii DX3 zwiększają funkcjonalność.

• Prąd znamionowy 16 A, charakterystyka B: Gwarantuje selektywną ochronę przewodów i odbiorników w obwodach z typowymi prądami rozruchowymi – idealny do gniazd wtyczkowych i oświetlenia.
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC 60898-1) / 16 kA (IEC 60947-2): Wysoka wytrzymałość zwarciowa zabezpiecza instalację nawet przy dużych prądach awaryjnych, minimalizując ryzyko uszkodzeń.
• Szerokość 1 modułu (17,5 mm) na szynę TH35: Kompaktowa konstrukcja pozwala na gęste upakowanie aparatury w rozdzielnicy, oszczędzając miejsce bez utraty funkcji.
• Możliwość przyłączania szynami grzebieniowymi lub sztyftowymi: Umożliwia szybkie i uporządkowane okablowanie w rozdzielnicach wielorzędowych, redukując czas montażu i ryzyko błędów.
• Kompatybilność z akcesoriami serii DX3 (styki pomocnicze, wyzwalacze, napędy): Rozszerza funkcjonalność wyłącznika – można dodać sygnalizację zdalną, wyzwalanie wzrostowe lub napięciowe, co ułatwia integrację z systemami automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC 60898-1 (dla instalacji domowych i podobnych) oraz IEC 60947-2 (dla przemysłowych zastosowań niskonapięciowych). Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Wyłącznik nadprądowy S311 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych oraz lekkiego przemysłu, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w instalacjach 230 V AC o charakterystyce B.
• Zabezpieczenie linii zasilających w rozdzielnicach głównych i podrozdzielnicach do 16 A.
• Stosowany jako element rozdzielnic modułowych z możliwością doposażenia w styki pomocnicze i wyzwalacze do zdalnego monitoringu.
• Idealny do modernizacji istniejących rozdzielnic, gdzie wymagana jest wyższa zdolność zwarciowa (16 kA wg normy przemysłowej).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po uprzednim odłączeniu napięcia. Wyłącznik przeznaczony jest do mocowania na szynie DIN TH35 (35 mm) w standardowej rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z wartością prądu znamionowego 16 A oraz obowiązującymi przepisami. Moment dokręcania zacisków – według dokumentacji producenta. Ze względu na brak możliwości podłączania bloków różnicowoprądowych, ochronę różnicową należy zapewnić za pomocą oddzielnych wyłączników różnicowoprądowych.

FAQ

• Czy wyłącznik S311 ma podświetlaną dźwignię? Dźwignia załączająca ma kolor czarny i nie jest podświetlana – stan załączenia sygnalizowany jest wyłącznie położeniem dźwigni.
• Jaki jest stopień ochrony wyłącznika? Producent nie podaje stopnia ochrony IP – standardowo dla aparatury modułowej w rozdzielnicy przyjmuje się IP20. Montaż w obudowie zapewniającej odpowiedni stopień ochrony należy wykonać zgodnie z projektem instalacji.
• Czy wyłącznik nadprądowy S311 nadaje się do pracy ciągłej? Tak, jest przeznaczony do pracy ciągłej przy prądzie nieprzekraczającym 16 A. Charakterystyka B powoduje wyzwalanie przy prądach 3–5 krotności prądu znamionowego, co jest typowe dla obwodów z małymi prądami rozruchowymi.
