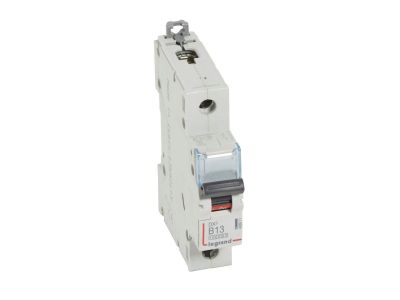

Wyłącznik nadprądowy S311 1P B 13A 10000A serii DX3 | 408871 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 z serii DX3 to jednobiegunowy aparat modułowy o charakterystyce B, prądzie znamionowym 13 A i znamionowej zwarciowej zdolności łączeniowej 10 kA (zgodnie z IEC/EN 60898-1) lub 16 kA (zgodnie z IEC/EN 60947-2). Dzięki szerokości 1 modułu (17,5 mm) umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy, a montaż na szynie TH35 zapewnia szybką i stabilną instalację. Model przeznaczony do pracy w obwodach 230/400 V~.

• Prąd znamionowy 13 A: gwarantuje skuteczną ochronę przewodów i odbiorników w obwodach mieszanych (oświetlenie, gniazda wtyczkowe) przed przeciążeniami i zwarciami.
• Charakterystyka B: zapewnia wyzwalanie w zakresie 3–5 In, co jest optymalne dla obciążeń mieszanych i instalacji o niskim prądzie rozruchowym.
• Znamionowa zdolność zwarciowa 10 kA (IEC/EN 60898-1): wysoki poziom bezpieczeństwa przy zwarciu w instalacjach domowych i komercyjnych.
• Szerokość 1 moduł (17,5 mm): pozwala zaoszczędzić miejsce w rozdzielnicy i ułatwia projektowanie rozbudowanych układów.
• Możliwość rozbudowy: współpracuje ze stykami pomocniczymi, wyzwalaczami, napędami oraz blokami różnicowoprądowymi z serii DX3, co zwiększa funkcjonalność instalacji.

Zgodność z Normami

Wyłącznik nadprądowy S311 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 10 kA przy 230/400 V~) oraz IEC/EN 60947-2 (16 kA przy 230/400 V~). Posiada certyfikat CE i jest zgodny z wymogami dyrektyw Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S311 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych i użyteczności publicznej. Dzięki charakterystyce B idealnie sprawdza się w obwodach o charakterze mieszanym.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w instalacjach domowych.
• Zabezpieczenie obwodów sterowania (np. styczników, przekaźników) w szafach sterowniczych.
• Stosowanie w rozdzielnicach piętrowych i kontraktowych wraz z systemem szyn grzebieniowych HX3.
• Automatyka budynkowa – ochrona obwodów oświetlenia awaryjnego, rolet, bram.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i przepisami. Dokręcanie zacisków powinno odbywać się z momentem określonym w dokumentacji producenta. Zaleca się stosowanie szyn grzebieniowych lub sztyftowych dla uporządkowania połączeń.

FAQ

• Czy wyłącznik S311 z charakterystyką B nadaje się do zabezpieczenia obwodów z silnikami? Charakterystyka B (wyzwalanie 3–5 In) jest przeznaczona do obwodów mieszanych o niskim prądzie rozruchowym. Do zabezpieczania silników zaleca się charakterystykę C lub D.
• Czy można do niego dołączyć blok różnicowoprądowy? Tak, wyłącznik współpracuje z blokami różnicowoprądowymi serii DX3, co pozwala na uzyskanie funkcji wyłącznika różnicowoprądowego (RCBO).
• Jaka jest zdolność zwarciowa wyłącznika według normy IEC/EN 60947-2? Dla napięcia 230/400 V~ znamionowa zwarciowa zdolność łączeniowa wynosi 16 kA.
