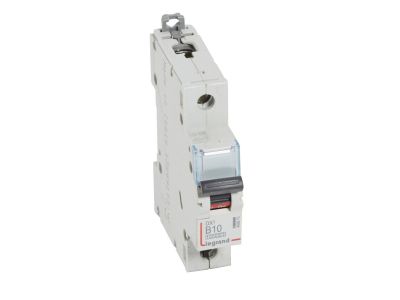

Wyłącznik nadprądowy S311 1P B 10A 10kA serii DX3 | 408870 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S311 serii DX3 (symbol 408870) to jednobiegunowy aparat modułowy o charakterystyce B i prądzie znamionowym 10 A. Zapewnia bezpieczeństwo instalacji dzięki wysokiej zwarciowej zdolności łączeniowej 10 kA według IEC/EN 60898-1 oraz 16 kA według IEC/EN 60947-2. Szerokość 1 modułu (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 10 A: gwarantuje pewną ochronę obwodów odbiorczych przed przeciążeniem i zwarciem w instalacjach mieszkaniowych i biurowych.
• Charakterystyka B: wyzwala w zakresie 3-5 In – idealna do zabezpieczania obwodów z obciążeniami rezystancyjnymi oraz o umiarkowanym charakterze indukcyjnym (np. oświetlenie, gniazda).
• Znamionowa zwarciowa zdolność łączeniowa 10 kA (IEC/EN 60898-1) / 16 kA (IEC/EN 60947-2): wysoka odporność na prądy zwarciowe, minimalizująca ryzyko uszkodzenia aparatu i instalacji.
• Szerokość 1 moduł (17,5 mm): kompaktowa budowa umożliwia gęste zabudowanie w rozdzielnicach na szynie TH35.
• Kompatybilność z akcesoriami DX3: możliwość dołączenia styków pomocniczych, wyzwalaczy wzrostowych i podnapięciowych, napędów silnikowych oraz bloków różnicowoprądowych – rozszerza funkcjonalność wyłącznika.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2. Posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa. Przeznaczony do stosowania w instalacjach niskiego napięcia 230/400 V AC.

Zastosowanie

Wyłącznik S311 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie niezawodna ochrona obwodów jest kluczowa. Dzięki charakterystyce B i kompaktowym wymiarom sprawdza się w różnorodnych instalacjach.

• Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych i biurowych.
• Zabezpieczanie linii zasilających odbiorniki rezystancyjne (grzejniki, bojlery, piece).
• Stosowanie w tablicach rozdzielczych wraz z blokami różnicowoprądowymi dla kompleksowej ochrony przeciwporażeniowej.
• Uzupełnienie instalacji przemysłowych o niskim prądzie zwarciowym w układach sterowania i automatyki.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może wykonywać wyłącznie osoba z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami i prądem znamionowym 10 A. Moment dokręcania zacisków – według dokumentacji producenta (standardowo 2-3 Nm). Przed uruchomieniem sprawdzić poprawność połączeń.

FAQ

• Jaka jest różnica między wyłącznikiem z charakterystyką B a C? Charakterystyka B wyzwala w zakresie 3-5 krotności prądu znamionowego, co jest odpowiednie dla obwodów o charakterze rezystancyjnym i niewielkich prądach rozruchowych (np. oświetlenie). W przypadku obciążeń indukcyjnych, takich jak silniki, zaleca się charakterystykę C lub D – ten model przeznaczony jest do innych zastosowań.
• Czy można podłączyć blok różnicowoprądowy do tego wyłącznika? Tak, wyłącznik S311 umożliwia przyłączanie bloków różnicowoprądowych z serii DX3, co pozwala na stworzenie kompaktowego zestawu ochrony przed zwarciem, przeciążeniem i prądem upływowym.
• Jaką szerokość modułową ma ten wyłącznik? Zajmuje 1 moduł (17,5 mm), co ułatwia oszczędne projektowanie rozdzielnic i pozwala na maksymalne wykorzystanie dostępnej przestrzeni.
