Wyłącznik nadprądowy S304 4P DX3 6000A B16 | 407624 Legrand

Opis i Kluczowe Cechy

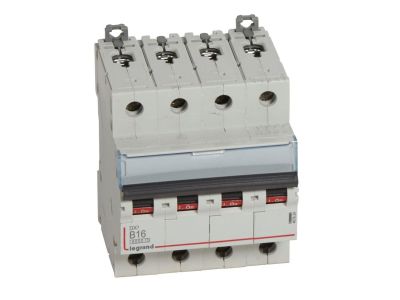

Wyłącznik nadprądowy S304 4P DX3 (numer katalogowy 407624) to czterobiegunowe urządzenie modułowe o prądzie znamionowym 16 A i charakterystyce B, przeznaczone do ochrony obwodów przed przeciążeniami i zwarciami. Zajmuje 4 moduły (po 17,5 mm) na szynie TH35, co ułatwia zabudowę w rozdzielnicach. Dzięki zdolnościom zwarciowym 6 kA (IEC/EN 60898-1) i 10 kA (IEC/EN 60947-2) zapewnia skuteczną ochronę w instalacjach niskiego napięcia.

• Prąd znamionowy 16 A, charakterystyka B: zabezpiecza obwody o obciążeniu do 16 A – idealne dla instalacji oświetleniowych i gniazd w budynkach mieszkalnych oraz lekkim przemyśle.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA / 10 kA: wysoka wytrzymałość zwarciowa minimalizuje ryzyko uszkodzeń w przypadku awarii sieci.
• Szerokość 4 moduły (70 mm): kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy.
• Możliwość rozbudowy o akcesoria serii DX3: styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy – dostosujesz wyłącznik do potrzeb automatyki.
• Kompatybilność z Systemem Optymalnego Rozdziału Energii HX3 (do 125 A): łatwe łączenie z szynami grzebieniowymi i sztyftowymi oraz blokami różnicowoprądowymi.

Zgodność z Normami

Produkt spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych niskiego napięcia. Posiada deklarację zgodności CE.

Zastosowanie

Wyłącznik nadprądowy S304 DX3 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie chroni obwody odbiorcze przed skutkami przeciążeń i zwarć.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów sterowania (np. styczników, przekaźników) w szafach automatyki.
• Stosowanie w instalacjach przemysłowych o niewielkiej mocy (maszyny, urządzenia biurowe).
• Element infrastruktury systemu rozdziału energii HX3 do 125 A – współpraca z blokami różnicowoprądowymi i szynami grzebieniowymi.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i obciążalnością długotrwałą. Moment dokręcania zacisków oraz sposób przyłączania szyn grzebieniowych/sztyftowych – według dokumentacji producenta. Zaleca się stosowanie osłon zacisków dla zachowania stopnia ochrony rozdzielnicy.

FAQ

• Czy wyłącznik nadprądowy S304 DX3 ma podświetlenie? Nie, wyłącznik nie jest wyposażony w podświetlenie – stan załączenia sygnalizuje pozycja dźwigni (góra – załączony, dół – wyłączony).
• Jaki jest stopień ochrony wyłącznika? Stopień ochrony samego wyłącznika to IP20 (osłona przed dotykiem palcem). Po zabudowie w rozdzielnicy z odpowiednią obudową uzyskuje się wyższy stopień ochrony.
• Czy można stosować wyłącznik w obwodach z silnikami? Charakterystyka B jest zalecana do obwodów o niskim prądzie rozruchowym, np. oświetlenia. W przypadku silników o większym prądzie rozruchowym zaleca się charakterystykę C lub D – przed wyborem sprawdź dane silnika.
