Wyłącznik nadprądowy S304 4P D 6A 6kA serii TX3 | 403768 Legrand

Opis i Kluczowe Cechy

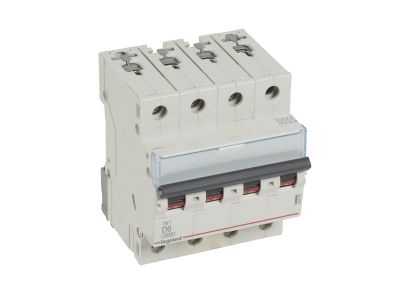

Wyłącznik nadprądowy S304 (symbol 403768) serii TX3 to czterobiegunowy aparat modułowy o charakterystyce D i prądzie znamionowym 6 A. Szerokość 4 modułów (70 mm) pozwala na oszczędne zagospodarowanie rozdzielnicy, a wysoka zdolność zwarciowa 6 kA (według IEC 60898-1) oraz 10 kA (według IEC 60947-2) gwarantuje skuteczne wyłączanie zwarć w różnych warunkach sieci 400 V~.

• Czterobiegunowość 4P: Odłącza jednocześnie trzy fazy i przewód neutralny, zapewniając kompletną ochronę obwodów trójfazowych.
• Charakterystyka D (10–20×In): Wysoka odporność na prądy rozruchowe – dedykowana do zabezpieczania silników, transformatorów i innych odbiorników o charakterze indukcyjnym.
• Prąd znamionowy 6 A: Precyzyjne zabezpieczenie linii o niewielkim obciążeniu ciągłym przed przeciążeniem i zwarciem.
• Zdolność zwarciowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoki poziom bezpieczeństwa w instalacjach przemysłowych i budynkowych, nawet przy dużych prądach zwarciowych.
• Elastyczność rozbudowy: Możliwość podłączenia szyn grzebieniowych/sztyftowych oraz wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3 (z wyjątkiem bloków różnicowoprądowych).

Zgodność z Normami

Wyłącznik nadprądowy S304 serii TX3 spełnia wymagania norm IEC 60898-1 (6 kA) oraz IEC 60947-2 (10 kA), co potwierdza jego przydatność zarówno w instalacjach niskonapięciowych budynkowych, jak i w aplikacjach przemysłowych. Posiada oznaczenie CE.

Zastosowanie

Dzięki charakterystyce D i kompaktowym wymiarom wyłącznik S304 sprawdza się w obwodach, gdzie występują wysokie prądy rozruchowe.

• Zabezpieczenie silników elektrycznych, sprężarek, pomp i wentylatorów.
• Ochrona obwodów zasilających transformatory i dławiki.
• Sterowanie i zabezpieczenie rozdzielnic głównych oraz podrozdzielnic w instalacjach przemysłowych.
• Zastosowanie w systemach automatyki budynkowej jako element zabezpieczenia linii zasilających odbiorniki indukcyjne.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 6 A oraz warunkami zwarciowymi. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Nie zaleca się łączenia z blokami różnicowoprądowymi (brak możliwości mechanicznego sprzężenia – produkt nie jest przystosowany).

FAQ

• Czy wyłącznik można wyposażyć w wyzwalacze wzrostowe lub podnapięciowe? Tak, można do niego dobrać wyzwalacze oraz styki pomocnicze i napędy z serii DX3, co zwiększa funkcjonalność w systemach automatyki.
• Dlaczego charakterystyka D jest odpowiednia do silników? Charakterystyka D powoduje wyłączenie przy prądzie 10–20 krotności prądu znamionowego, co zapobiega zbędnemu wyzwalaniu podczas rozruchu silników o wysokim prądzie udarowym.
• Jaka jest zdolność zwarciowa wyłącznika? Zgodnie z normą IEC 60898-1 wynosi 6 kA, a według IEC 60947-2 – 10 kA. Oba parametry dotyczą sieci 400 V~ i zapewniają bezpieczeństwo w typowych warunkach zwarciowych.
