Wyłącznik nadprądowy S304 4P D 63A 6kA serii DX3 | 408153 Legrand

Opis i Kluczowe Cechy

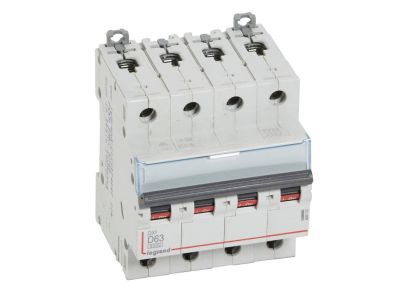

Wyłącznik nadprądowy Hager S304 (symbol 408153) to czterobiegunowe urządzenie ochronne serii DX3 o charakterystyce D i prądzie znamionowym 63 A, przeznaczone do pracy w obwodach 400 V AC. Szerokość 4 modułów (70 mm) umożliwia łatwy montaż na szynie TH35. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA (IEC/EN 60898-1) oraz 10 kA (IEC/EN 60947-2) zapewnia wysokie bezpieczeństwo w przypadku zwarć. Model ten jest kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A oraz umożliwia rozbudowę o akcesoria serii DX3.

• Prąd znamionowy 63 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i styków.
• Charakterystyka D: Opóźnione wyzwalanie umożliwia stosowanie w obwodach z dużymi prądami rozruchowymi (silniki, transformatory) bez zbędnych wyłączeń.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): Wysoka odporność na zwarcia zapewnia ciągłość zasilania i ochronę instalacji.
• 4 bieguny (4P) 400 V~: Umożliwia jednoczesne zabezpieczenie wszystkich przewodów fazowych oraz neutralnego (N) w układzie czteroprzewodowym.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze napięciowe/termiczne, napędy z serii DX3 oraz bloki różnicowoprądowe pozwala dostosować wyłącznik do konkretnych potrzeb.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6 kA dla 230/400 V~) oraz IEC/EN 60947-2 (10 kA dla 230/400 V~). Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi przepisami i bezpieczeństwo użytkowania.

Zastosowanie

Dzięki charakterystyce D i prądowi 63 A wyłącznik nadprądowy Hager S304 znajduje zastosowanie w obwodach, w których występują duże prądy rozruchowe oraz wymagana jest selektywna ochrona przeciążeniowa i zwarciowa.

• Zabezpieczanie obwodów silników elektrycznych o wysokim prądzie rozruchowym (np. w wentylacji, pompach, sprężarkach).
• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach instalacji przemysłowych oraz komercyjnych.
• Stosowanie w systemach rozdziału energii HX3 do 125 A – optymalne zagospodarowanie przestrzeni w rozdzielnicy.
• Zabezpieczanie transformatorów, dławików i innych odbiorników indukcyjnych wymagających opóźnionego wyzwalania.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika nadprądowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 63 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik S304 nadaje się do zabezpieczania obwodów z silnikami? Tak, charakterystyka D została zaprojektowana do odbiorników o wysokim prądzie rozruchowym, takich jak silniki i transformatory. Dzięki opóźnionemu wyzwalaniu nie następuje zbędne wyłączenie podczas rozruchu.
• Jakie są wartości znamionowej zwarciowej zdolności łączeniowej? Zgodnie z normą IEC/EN 60898-1 wynosi 6 kA, natomiast według IEC/EN 60947-2 – 10 kA (przy 230/400 V~). Wybór odpowiedniej normy zależy od zastosowania i wymagań instalacji.
• Czy można rozbudować ten wyłącznik o dodatkowe moduły? Tak, wyłącznik umożliwia podłączenie styków pomocniczych, wyzwalaczy wzrostowych/napięciowych, napędów z serii DX3 oraz bloków różnicowoprądowych. Pozwala to na dostosowanie urządzenia do konkretnych potrzeb sterowania i sygnalizacji.
