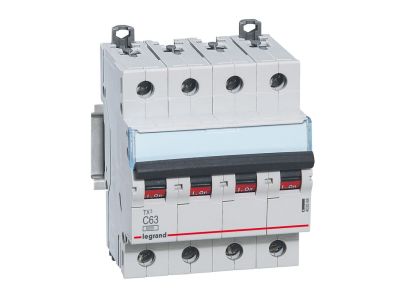

Wyłącznik nadprądowy S304 4P C 63A 6kA serii TX3 | 403568 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 serii TX3 o symbolu 403568 to czterobiegunowy aparat modułowy z charakterystyką C i prądem znamionowym 63 A. Został zaprojektowany do ochrony instalacji niskiego napięcia przed przeciążeniami i zwarciami. Dzięki szerokości 4 modułów (70 mm) montuje się go na szynie TH35 w standardowych rozdzielnicach modułowych.

• Prąd znamionowy 63 A i charakterystyka C: Skuteczna ochrona przewodów i odbiorników w obwodach o znacznym obciążeniu, wyzwalanie przy 5–10 krotności prądu znamionowego – idealne do silników i transformatorów.
• Zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka odporność na zwarcia gwarantuje bezpieczeństwo instalacji i ciągłość zasilania.
• Konstrukcja 4-biegunowa 400 V~: Przeznaczona do obwodów trójfazowych z przewodem neutralnym w sieci TN.
• Montaż na szynie TH35 i 4 moduły (70 mm): Szybki i pewny montaż bez dodatkowych uchwytów.
• Możliwość rozbudowy o akcesoria z serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy umożliwiają zdalne sterowanie i sygnalizację.

Zgodność z Normami

Wyłącznik nadprądowy S304 spełnia wymagania norm IEC 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6 kA przy 230/400 V~) oraz IEC 60947-2 (10 kA przy 230/400 V~). Posiada certyfikat CE i jest zgodny z europejskimi dyrektywami niskonapięciowymi.

Zastosowanie

Charakterystyka C i prąd 63 A sprawiają, że wyłącznik S304 doskonale nadaje się do ochrony obwodów o podwyższonym prądzie rozruchowym oraz instalacji wymagających selektywności.

• Ochrona silników elektrycznych, transformatorów i dławików w rozdzielnicach przemysłowych.
• Rozdzielnice główne i podrozdzielnice w budynkach komercyjnych oraz użyteczności publicznej.
• Instalacje oświetleniowe i gniazd wtyczkowych o znacznym obciążeniu (np. w warsztatach, magazynach).
• Systemy automatyki budynkowej wymagające niezawodnego wyłączania zwarciowego.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Należy stosować przewody o przekroju dobranym do prądu 63 A (min. 16 mm² Cu). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dopuszczalne przyłączanie szyn grzebieniowych lub sztyftowych. Nie podłączać bloków różnicowoprądowych – wyłącznik nie jest do tego przystosowany.

FAQ

• Czy wyłącznik nadprądowy S304 ma wbudowane podświetlenie lub sygnalizację LED? Nie, wyłącznik nie posiada podświetlenia. Stan pracy (załączony/wyłączony) sygnalizowany jest położeniem czarnej dźwigni.
• Jaki stopień ochrony (IP) ma ten wyłącznik? Producent nie podaje w danych katalogowych konkretnego IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy spełnia ochronę IP20. Dokładne dane należy potwierdzić w dokumentacji technicznej.
• Czy wyłącznik nadprądowy S304 pełni funkcję rozłącznika izolacyjnego? Nie, jest to aparat zabezpieczeniowy łączący funkcje przeciążeniową i zwarciową. Po wyzwoleniu styki rozwierają obwód, ale do celów izolacji zaleca się stosowanie dedykowanego odłącznika z widoczną przerwą.
