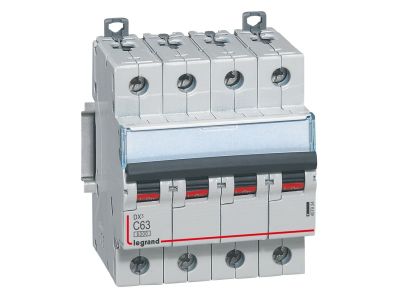

Wyłącznik nadprądowy S304 4P C 63A 6kA serii DX3 | 407934 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 z serii DX3 (symbol 407934) to czterobiegunowe urządzenie o charakterystyce C i prądzie znamionowym 63 A, przeznaczone do ochrony obwodów elektrycznych w instalacjach 400 V~. Jego znamionowa zwarciowa zdolność łączeniowa wynosi 6 kA (zgodnie z IEC/EN 60898-1) oraz 10 kA (zgodnie z IEC/EN 60947-2), co zapewnia skuteczne przerywanie zwarć o dużym prądzie bez ryzyka uszkodzenia aparatu. Szerokość 4 modułów (po 17,5 mm) umożliwia upakowanie w standardowej rozdzielnicy. Produkt kompatybilny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A.

• Charakterystyka C: Gwarantuje selektywne wyzwalanie przy prądach zwarciowych od 5 do 10 krotności prądu znamionowego, co chroni odbiorniki o charakterze rezystancyjno-indukcyjnym, np. silniki.
• Prąd znamionowy 63 A: Pozwala bezpiecznie prowadzić obciążenia o znacznej mocy w obwodach trójfazowych bez ryzyka przegrzania styków.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA / 10 kA: Zapewnia niezawodne wyłączanie nawet przy bardzo wysokich prądach zwarciowych, zwiększając bezpieczeństwo instalacji i sprzętu.
• Montaż na szynie TH35: Ułatwia szybki i pewny montaż w rozdzielnicach, a także możliwość łączenia za pomocą szyn grzebieniowych lub sztyftowych.
• Możliwość rozbudowy: Można wyposażyć w styki pomocnicze, wyzwalacze wzrostowe/napięciowe, napędy oraz bloki różnicowoprądowe z serii DX3, co zwiększa funkcjonalność w systemach automatyki.

Zgodność z Normami

Wyłącznik nadprądowy S304 serii DX3 spełnia wymagania norm IEC/EN 60898-1 (zabezpieczenia nadprądowe w instalacjach domowych i podobnych) oraz IEC/EN 60947-2 (łączniki niskonapięciowe – wyłączniki nadprądowe do zastosowań przemysłowych). Posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy przeznaczony jest do ochrony przewodów i odbiorników przed skutkami przeciążeń i zwarć w instalacjach elektrycznych. Sprawdza się zarówno w obiektach mieszkalnych, jak i przemysłowych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie silników, pomp i wentylatorów w instalacjach przemysłowych (charakterystyka C dopasowana do rozruchu silników).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przed zwarciem w obwodach trójfazowych.
• Integracja z systemami automatyki budynkowej i zdalnego zarządzania energią (kompatybilność z HX3).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Urządzenie montuje się na szynie montażowej TH35 (DIN). Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 63 A (zalecany minimalnie 16 mm² Cu dla obwodów trójfazowych). Moment dokręcania zacisków – zgodnie z dokumentacją producenta (typowe 2–3 Nm). Dopuszcza się łączenie z sąsiednimi wyłącznikami za pomocą szyn grzebieniowych (np. HX3) lub szyn sztyftowych.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Jest to charakterystyka C, która oznacza, że wyzwalanie magnetyczne następuje przy prądzie od 5 do 10 krotności prądu znamionowego (315–630 A). Sprawdza się w obwodach z odbiornikami o podwyższonym prądzie rozruchu, np. silnikami.
• Czy można do niego podłączyć blok różnicowoprądowy? Tak, wyłącznik S304 serii DX3 umożliwia bezpośrednie przyłączenie dedykowanych bloków różnicowoprądowych z tej samej serii, co pozwala uzyskać funkcję ochrony przeciwporażeniowej, oszczędzając miejsce w rozdzielnicy.
• Jaki jest stopień ochrony obudowy wyłącznika? Standardowy stopień ochrony dla aparatury modułowej montowanej w rozdzielnicy to IP20 (ochrona przed ciałami stałymi >12,5 mm). Dokładna wartość IP nie jest podana w danych producenta, więc należy przyjąć typową dla tej klasy urządzeń – IP20.
