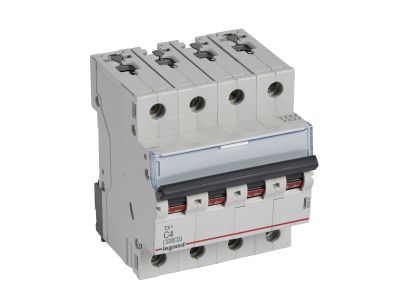

Wyłącznik nadprądowy S304 4P C 4A 6kA serii TX3 | 403557 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 4P C 4A 6kA serii TX3 (symbol 403557) to czterobiegunowy wyłącznik przeznaczony do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń. Prąd znamionowy 4 A zapewnia bezpieczną pracę w obwodach o stosunkowo niskim obciążeniu, a charakterystyka C gwarantuje selektywność przy rozruchu silników i transformatorów. Szerokość 4 modułów (70 mm) ułatwia zabudowę w standardowych rozdzielnicach.

• Prąd znamionowy 4 A: Odpowiedni do zabezpieczania obwodów oświetlenia, gniazd wtyczkowych i innych odbiorników o niewielkim poborze mocy, zapobiegając przegrzaniu przewodów.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – idealna do obwodów z prądami rozruchowymi (silniki, transformatory).
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Wysoka skuteczność przerywania prądów zwarciowych w instalacjach domowych i przemysłowych, zapewniając bezpieczeństwo i ciągłość zasilania.
• Szerokość 4 moduły (70 mm): Kompaktowa budowa ułatwia montaż w rozdzielnicach oraz pozostawia miejsce na inne aparaty modułowe.
• Możliwość rozbudowy: Wyposażenie w styki pomocnicze, wyzwalacze i napędy z serii DX3 (zgodne z arkuszem) zwiększa funkcjonalność układu.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC 60898-1 (zabezpieczenie w instalacjach domowych) oraz IEC 60947-2 (łączniki niskonapięciowe do zastosowań przemysłowych). Posiada certyfikację CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S304 przeznaczony jest do ochrony obwodów końcowych w rozdzielnicach głównych i podrozdzielnicach. Sprawdza się w instalacjach mieszkaniowych, biurowych oraz przemysłowych przy zabezpieczaniu linii oświetleniowych, gniazd wtyczkowych i obwodów sterowania.

• Zabezpieczanie obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych.
• Ochrona obwodów sterowania maszyn i urządzeń w przemyśle.
• Zabezpieczanie linii zasilających w biurach i obiektach użyteczności publicznej.
• Stosowanie w rozdzielnicach przemysłowych jako zabezpieczenie przed zwarciem i przeciążeniem.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Przyłącza przewodów dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego i obciążenia. Urządzenie umożliwia podłączenie szyn grzebieniowych lub sztyftowych.

FAQ

• Czy wyłącznik nadprądowy S304 nadaje się do zabezpieczania obwodów z silnikami? Tak, charakterystyka C (wyzwalanie 5–10×I_n) jest zalecana do obwodów z wysokimi prądami rozruchowymi, typowymi dla silników i transformatorów.
• Jaka jest różnica między zdolnością łączeniową 6 kA a 10 kA? Wartość 6 kA dotyczy normy IEC 60898-1 i jest wystarczająca dla typowych instalacji domowych. Wartość 10 kA (IEC 60947-2) ma zastosowanie w warunkach wyższych prądów zwarciowych, np. w obiektach przemysłowych. Wyłącznik spełnia obie normy.
• Czy można dołączyć do niego wyzwalacz wzrostowy lub styk pomocniczy? Tak, istnieje możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3 (zgodne z systemem). Nie można natomiast bezpośrednio przyłączać bloków różnicowoprądowych – wymagane jest oddzielne zabezpieczenie różnicowoprądowe.
