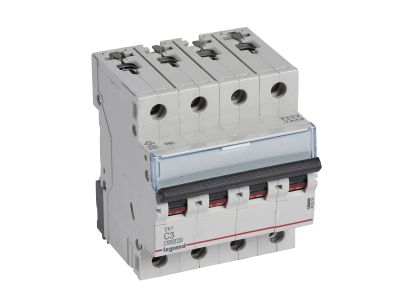

Wyłącznik nadprądowy S304 4P C 3A 6kA serii TX3 | 403556 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 serii TX3 o symbolu 403556 to czterobiegunowe urządzenie modułowe o prądzie znamionowym 3 A i charakterystyce C, przeznaczone do zabezpieczania obwodów przed przeciążeniami i zwarciami. Zwartościowa zdolność łączeniowa 6 kA (wg IEC 60898-1) gwarantuje skuteczne przerywanie prądów zwarciowych, zapewniając bezpieczeństwo instalacji i odbiorników. Szerokość 4 modułów (70 mm) ułatwia zabudowę w standardowych rozdzielnicach na szynie TH35.

• Znamionowa zwarciowa zdolność łączeniowa 6000 A (IEC 60898-1) / 10 kA (IEC 60947-2): wysoki poziom zabezpieczenia przeciwzwarciowego – szybkie i pewne wyłączenie w przypadku zwarcia, minimalizujące ryzyko uszkodzenia instalacji.
• Charakterystyka C (3 A): optymalna ochrona obwodów z odbiornikami o umiarkowanym prądzie rozruchowym (np. silniki, transformatory) – selektywne wyzwalanie między przeciążeniem a zwarciem.
• Czterobiegunowy 400 V~: dedykowany do układów trójfazowych z przewodem neutralnym (TN, TT), zapewnia ochronę wszystkich biegunów w jednym module.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy serii DX3: rozszerza funkcjonalność o sygnalizację zdalną, wyzwalanie napięciowe lub napęd silnikowy – zwiększa elastyczność automatyki.
• Przystosowany do przyłączania szyn grzebieniowych i sztyftowych: umożliwia szybkie i estetyczne łączenie kilku wyłączników w grupach, redukuje czas montażu.

Zgodność z Normami

Wyłącznik nadprądowy S304 TX3 (403556) spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2, co potwierdza jego bezpieczeństwo i niezawodność w ochronie obwodów elektrycznych. Posiada certyfikat CE.

Zastosowanie

Wyłącznik nadprądowy 4P C 3A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach instalacji przemysłowych, usługowych oraz mieszkaniowych. Charakterystyka C czyni go odpowiednim do obwodów, w których występują chwilowe skoki prądu.

• Zabezpieczanie obwodów silnikowych (pompy, wentylatory, klimatyzatory) przed przeciążeniami i zwarciami.
• Ochrona linii zasilających transformatory (jądrowe, toroidalne) w szafach sterowniczych i rozdzielczych.
• Stosowanie w obwodach oświetleniowych z dużymi prądami rozruchowymi (np. lampy wyładowcze, LED z zasilaczami impulsowymi).
• Element zabezpieczeń w rozdzielnicach automatyki budynkowej – sterowanie stycznikami, przekaźnikami, zasilaczami PLC.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 3 A oraz warunków środowiskowych. Moment dokręcania zacisków – stosować zalecany według instrukcji (zwykle ok. 1,2 Nm). Nie podłączać bloków różnicowoprądowych bezpośrednio – wyłącznik nie jest przystosowany do współpracy z wyłącznikami różnicowoprądowymi w formie zintegrowanej.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie zwarciowym od 5 do 10-krotności prądu znamionowego (15–30 A). Jest przeznaczony do ochrony obwodów, w których występują umiarkowane prądy rozruchowe, np. silniki, transformatory.
• Czy mogę podłączyć do niego styki pomocnicze? Tak, wyłącznik posiada miejsce do montażu akcesoriów z serii DX3: styków pomocniczych (sygnalizacja stanu), wyzwalaczy napięciowych (wzrostowych/napięciowych) oraz napędów silnikowych. Nie jest jednak możliwe podłączenie bloków różnicowoprądowych.
• Jaką szerokość modułową ma ten wyłącznik? Zajmuje 4 moduły na szynie TH35 (szerokość 70 mm). Wymiar ten umożliwia łatwe zaplanowanie rozkładu aparatów w rozdzielnicy.
