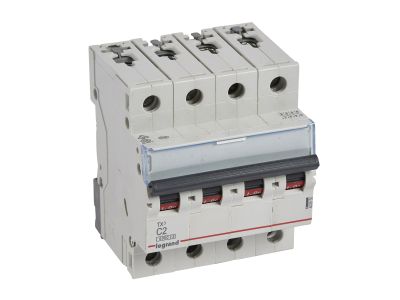

Wyłącznik nadprądowy S304 4P C 2A 6kA serii TX3 | 403555 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 4P C 2A 6kA serii TX3 (symbol 403555) to czterobiegunowy aparat modułowy o prądzie znamionowym 2 A, charakteryzujący się wysoką zwarciową zdolnością łączeniową 6 kA (zgodnie z IEC 60898-1). Umożliwia niezawodną ochronę obwodów w instalacjach 230/400 V AC, a szerokość 4 modułów (4×17,5 mm) ułatwia zabudowę w rozdzielnicach modułowych.

• Prąd znamionowy 2 A (charakterystyka C): Odpowiedni do zabezpieczania obwodów o niskim obciążeniu, np. oświetleniowych, z możliwością wytrzymywania krótkotrwałych prądów rozruchowych.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Gwarantuje skuteczne wyłączanie prądów zwarciowych w typowych warunkach sieciowych, zwiększając bezpieczeństwo instalacji.
• Montaż na wsporniku TH35: Szybki i pewny montaż w szynie DIN 35 mm, standard w rozdzielnicach modułowych.
• Możliwość rozbudowy: Przystosowany do współpracy z akcesoriami serii DX3 – stykami pomocniczymi, wyzwalaczami oraz napędami, co rozszerza funkcjonalność układu.
• Przyłączanie szynami grzebieniowymi lub sztyftowymi: Ułatwia prowadzenie przewodów i zapewnia porządek w rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy S304 serii TX3 spełnia wymagania norm IEC 60898-1 oraz IEC 60947-2. Posiada certyfikat CE, co potwierdza zgodność z europejskimi wymaganiami bezpieczeństwa i parametrami technicznymi.

Zastosowanie

Dzięki charakterystyce C i prądowi 2 A wyłącznik nadaje się do ochrony obwodów końcowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Ochrona obwodów oświetleniowych (lampy, oprawy LED) o łącznym obciążeniu do 2 A.
• Zabezpieczenie obwodów gniazd wtyczkowych o małej mocy (np. w sterownikach, czujnikach).
• Zastosowanie w podrozdzielnicach jako zabezpieczenie przed przeciążeniem i zwarciem.
• Współpraca z przekaźnikami, stycznikami i sterownikami PLC jako zabezpieczenie toru zasilania.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie DIN TH35 (35 mm). Przed dokręceniem zacisków należy zapoznać się z dokumentacją producenta – używać zalecanego momentu dokręcania. Przekrój przewodów dobrać do prądu znamionowego 2 A, zachowując dopuszczalne obciążalności. Prace prowadzić z zachowaniem zasad bezpieczeństwa.

FAQ

• Jaką znamionową zwarciową zdolność łączeniową ma wyłącznik? Zgodnie z normą IEC 60898-1 jest to 6 kA, a zgodnie z IEC 60947-2 – 10 kA (dla napięcia 230/400 V AC).
• Czy mogę dodać do wyłącznika styki pomocnicze? Tak, wyłącznik przystosowany jest do instalowania styków pomocniczych, wyzwalaczy oraz napędów z serii DX3.
• Jaka jest szerokość wyłącznika w rozdzielnicy modułowej? Zajmuje 4 moduły (4 × 17,5 mm = 70 mm) i montowany jest na szynie TH35.
