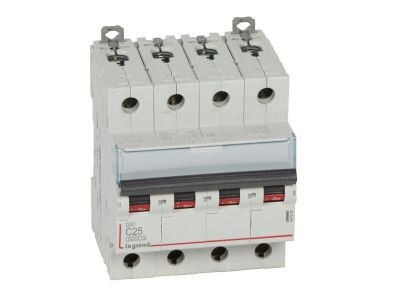

Wyłącznik nadprądowy S304 4P C 25A 6kA serii DX3 | 407930 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii DX3 o symbolu 407930 to czterobiegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 25 A. Dzięki zwarciowej zdolności łączeniowej 6 kA (IEC/EN 60898-1) zapewnia skuteczną ochronę obwodów przed skutkami zwarć przy napięciu 230/400 V~. Szerokość 4 modułów (70 mm) ułatwia zabudowę w rozdzielnicach – idealny do instalacji przemysłowych i mieszkaniowych wymagających niezawodności.

• Prąd znamionowy 25 A, charakterystyka C: gwarantuje selektywne wyłączanie obwodów przy przeciążeniach i zwarciami typowymi dla silników, oświetlenia oraz gniazd wtykowych.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2): wysoka skuteczność w gaszeniu łuku elektrycznego – bezpieczeństwo instalacji nawet przy dużych prądach zwarciowych do 10 kA.
• Możliwość wyposażenia w styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy z serii DX3: elastyczność w tworzeniu układów zdalnego sterowania i sygnalizacji stanu wyłącznika.
• Kompatybilność z blokami różnicowoprądowymi oraz Systemem Optymalnego Rozdziału Energii HX3 (do 125 A): łatwe łączenie z dodatkowymi modułami ochrony różnicowej i dystrybucji energii w rozdzielnicach HX3.
• Montaż na szynie TH35: szybkie mocowanie w standardowych rozdzielnicach, a czarna dźwignia załączająca ułatwia identyfikację pozycji.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania norm IEC/EN 60898-1 oraz IEC/EN 60947-2, co potwierdza jego przydatność zarówno w instalacjach domowych (wg 60898-1) jak i przemysłowych (wg 60947-2). Posiada certyfikat CE.

Zastosowanie

Uniwersalny wyłącznik nadprądowy do ochrony obwodów końcowych przed przeciążeniem i zwarciem. Charakterystyka C dedykowana jest obciążeniom o charakterze indukcyjnym i rozruchowym.

• Ochrona obwodów oświetleniowych, gniazd wtykowych oraz odbiorników średniej mocy w budynkach mieszkalnych i biurowych.
• Zabezpieczenie silników, pomp, wentylatorów i innych urządzeń z prądami rozruchowymi – charakterystyka C zapobiega wyłączeniom przy krótkotrwałych przeciążeniach.
• Element rozdzielnic głównych i podrozdzielnic w instalacjach trójfazowych 400 V z możliwością rozbudowy o moduły różnicowoprądowe i sterujące.
• Praca w systemie Optymalnego Rozdziału Energii HX3 – umożliwia integrację z szynami i aparaturą 125 A w jednej rozdzielnicy.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Aparat mocuje się na szynie TH35 (35 mm) w rozdzielnicy z wentylacją. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (min. 2,5 mm² dla 25 A w instalacji miedzianej). Moment dokręcania zacisków – zgodnie z dokumentacją producenta (zwykle 2–3 Nm). Zaleca się stosowanie szyn grzebieniowych lub sztyftowych dla uporządkowanego rozdziału faz.

FAQ

• Czy wyłącznik można wyposażyć w styki pomocnicze lub wyzwalacze? Tak, seria DX3 oferuje dedykowane styki pomocnicze (sygnalizacyjne), wyzwalacze wzrostowe i napięciowe oraz napędy silnikowe – wszystkie kompatybilne z modelem 407930.
• Jaka jest charakterystyka wyzwalania i dla jakich odbiorników jest przeznaczona? Charakterystyka C oznacza wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – rekomendowana do obwodów z silnikami, transformatorami i odbiornikami o podwyższonym prądzie rozruchowym.
• Czy wyłącznik nadaje się do współpracy z blokiem różnicowoprądowym? Tak, istnieje możliwość przyłączenia bloków różnicowoprądowych serii DX3 (np. P304) – tworzy się wtedy kompaktowy wyłącznik nadprądowo-różnicowy (RCBO).
