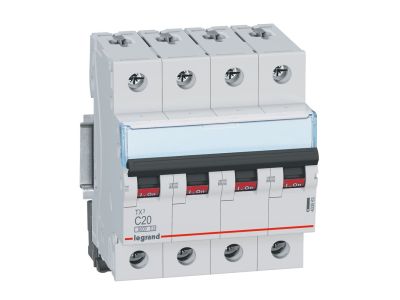

Wyłącznik nadprądowy S304 4P C 20A 6kA serii TX3 | 403563 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 serii TX3 marki LEGRAND o numerze referencyjnym 403563 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Jako aparat czterobiegunowy (4P), zapewnia kompleksową ochronę obwodów trójfazowych, skutecznie zabezpieczając instalację przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem dla obwodów z odbiornikami o zwiększonym prądzie rozruchowym.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy IEC 60947-2, co gwarantuje wysoki poziom bezpieczeństwa nawet w wymagających warunkach sieciowych.
• Konstrukcja modułowa: Szerokość aparatu to dokładnie 4 moduły (17,5 mm każdy), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność osprzętowa: Wyłącznik umożliwia rozbudowę o styki pomocnicze, wyzwalacze oraz napędy z renomowanej serii DX3, co znacząco podnosi funkcjonalność systemu automatyki budynkowej.
• Ergonomia: Wyposażony w czarną dźwignię załączającą, która w sposób czytelny sygnalizuje stan pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wyłącznik spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych (zdolność 6 kA przy napięciu 230/400 V~) oraz normy IEC 60947-2 dla zastosowań przemysłowych (zdolność 10 kA). Dzięki temu inżynierowie i projektanci mogą mieć pewność co do stabilności parametrów technicznych w długofalowej eksploatacji.

Zastosowanie

Dzięki charakterystyce C, wyłącznik nadprądowy TX3 20A znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest dedykowany do ochrony obwodów zasilających urządzenia o charakterze indukcyjnym, takie jak silniki o niewielkiej mocy, wentylatory czy zaawansowane systemy oświetleniowe, gdzie występują przejściowe piki prądowe podczas rozruchu. Czterobiegunowa konstrukcja pozwala na jednoczesne odłączanie trzech faz oraz toru neutralnego, co jest kluczowe dla bezpieczeństwa serwisowego i poprawnej pracy układów zasilania 400 V~.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki systemowi zatrzaskowemu na standardowym wsporniku montażowym TH35 (szyna DIN). Wyłącznik oferuje elastyczność w zakresie oprzewodowania – zaciski windowe pozwalają na przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco skraca czas prefabrykacji rozdzielnic. Należy pamiętać, że model ten nie jest przystosowany do bezpośredniego przyłączania bloków różnicowoprądowych. Podczas instalacji zaleca się stosowanie odpowiedniego momentu dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

• Czy do tego wyłącznika można dołożyć styk pomocniczy? Tak, aparat jest w pełni kompatybilny z akcesoriami serii DX3, takimi jak styki pomocnicze, sygnalizacyjne czy wyzwalacze wzrostowe.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6kA odnosi się do normy budowlanej IEC 60898-1, natomiast 10kA to zdolność zwarciowa określona według normy przemysłowej IEC 60947-2.
• Czy wyłącznik posiada miejsce na etykietę opisową? Tak, konstrukcja serii TX3 przewiduje miejsce na czytelne oznaczenie obwodu, co ułatwia późniejszą eksploatację instalacji.
