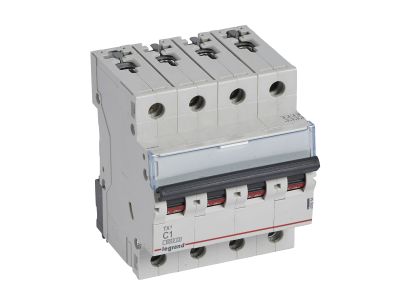

Wyłącznik nadprądowy S304 4P C 1A 6kA serii TX3 | 403554 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii TX3, model S304 o indeksie 403554, to czterobiegunowe urządzenie zabezpieczające o charakterystyce C i prądzie znamionowym 1 A. Przeznaczony do montażu na szynie TH35, zajmuje 4 moduły (70 mm), co pozwala na elastyczne projektowanie rozdzielnic. Dzięki zdolności łączeniowej 6 kA (wg IEC 60898-1) i 10 kA (wg IEC 60947-2) zapewnia skuteczną ochronę przy zwarciu w sieciach 230/400 V~.

• Prąd znamionowy 1 A: Odpowiedni do zabezpieczania obwodów o niewielkim poborze mocy, np. oświetlenia LED lub sterowników, bez ryzyka niepotrzebnych wyłączeń.
• Charakterystyka C: Przeznaczona do obwodów z charakterystycznym prądem rozruchowym (silniki, transformatory) – selektywnie odcina zwarcia, jednocześnie tolerując krótkotrwałe skoki prądu.
• Znamionowa zwarciowa zdolność łączeniowa 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2): Gwarantuje bezpieczne przerwanie prądów zwarciowych nawet w sieciach o podwyższonej mocy zwarcia, chroniąc instalację i urządzenia odbiorcze.
• Czterobiegunowość (4P): Zabezpiecza jednocześnie wszystkie trzy fazy oraz przewód neutralny (N) w sieci 400 V~, co jest wymagane w obwodach trójfazowych.
• Możliwość wyposażenia w akcesoria serii DX3: Styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy – umożliwiają rozbudowę systemu o sygnalizację stanu lub zdalne wyłączanie. Uwaga: brak możliwości dołączenia bloków różnicowoprądowych.

Zgodność z Normami

Wyłącznik nadprądowy S304 TX3 został zaprojektowany i przebadany zgodnie z normami IEC 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada certyfikat CE, potwierdzający zgodność z wymaganiami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki charakterystyce C i parametrom 1 A / 4P wyłącznik sprawdzi się przede wszystkim w obwodach o niskim prądzie znamionowym i podwyższonym prądzie rozruchowym. Stosowany jest w rozdzielnicach budynkowych i przemysłowych do:

• Zabezpieczania obwodów oświetleniowych LED lub fluorescencyjnych o łącznym prądzie ≤1 A.
• Ochrony linii zasilających przekaźniki, styczniki i małe transformatory sterownicze.
• Wykorzystania w układach automatyki budynkowej jako zabezpieczenie szaf sterowniczych PLC i modułów wejść/wyjść.
• Tworzenia selektywnej ochrony w rozdzielnicach trójfazowych – jako wyłącznik do odbiorów o niskiej mocy, np. wentylatorów lub siłowników.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Szerokość wynosi 4 moduły (70 mm), co należy uwzględnić przy planowaniu rozkładu. Przewody przyłączeniowe dobierz do prądu 1 A (min. przekrój 1,5 mm²) i dokręć zgodnie z momentem podanym w dokumentacji producenta – zwykle 2-3,5 Nm w zależności od przekroju. Możliwe jest stosowanie szyn grzebieniowych lub sztyftowych do połączeń wielobiegunowych. Akcesoria (styki pomocnicze, wyzwalacze) montuj zgodnie z instrukcją, zwracając uwagę na kompatybilność z serią DX3. Pamiętaj, że wyłącznik nie obsługuje bloków różnicowoprądowych.

FAQ

• Czy wyłącznik nadprądowy S304 TX3 ma wbudowane podświetlenie LED? Nie, wyłącznik nie posiada funkcji podświetlenia. Dźwignia załączająca jest czarna, bez elementów świetlnych. Do sygnalizacji stanu można zastosować dedykowane styki pomocnicze serii DX3.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje konkretnej wartości IP w karcie katalogowej. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic posiada ochronę IP20. W przypadku instalacji w środowisku wilgotnym lub zapylonym należy umieścić wyłącznik w obudowie o wyższym stopniu szczelności (np. IP65).
• Czy wyłącznik nadprądowy można stosować jako rozłącznik izolacyjny? Wyłącznik nie jest przeznaczony do odłączania obwodu dla celów izolacji – nie zapewnia widocznej przerwy między stykami w pozycji wyłączonej. Pełni funkcję zabezpieczenia przeciążeniowego i zwarciowego. Do odłączania obwodu pod napięciem stosuj przeznaczone do tego rozłączniki bezpiecznikowe lub odłączniki izolacyjne.
