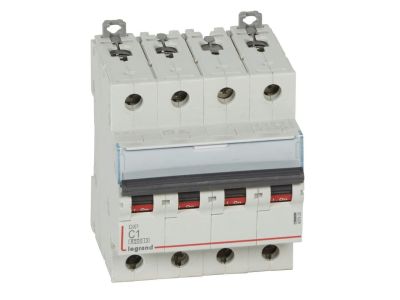

Wyłącznik nadprądowy S304 4P C 1A 6kA serii DX3 | 407920 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 (symbol 407920) z serii DX3 to czterobiegunowy aparat o charakterystyce C i prądzie znamionowym 1 A, przeznaczony do ochrony obwodów przed przetężeniami w instalacjach 400 V~. Dzięki znamionowej zwarciowej zdolności łączeniowej 6 kA według IEC/EN 60898-1 zapewnia bezpieczne odłączenie w przypadku zwarcia. Szerokość 4 modułów (17,5 mm każdy) ułatwia zabudowę w standardowych rozdzielnicach, a możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3 zwiększa elastyczność systemu.

• Charakterystyka C: zaprojektowana do ochrony obwodów z odbiornikami o podwyższonym prądzie rozruchowym (np. silniki, transformatory), zapewniając selektywność i niezawodność wyłączeń.
• Prąd znamionowy 1 A: precyzyjna ochrona obwodów o niskim obciążeniu – sterowania, sygnalizacji, automatyki – bez ryzyka zbędnych zadziałań.
• Zwarciowa zdolność łączeniowa 6 kA (IEC/EN 60898-1): gwarantuje bezpieczne wyłączenie zwarć w typowych sieciach niskiego napięcia, minimalizując ryzyko uszkodzenia instalacji.
• Konstrukcja 4-biegunowa 400 V~: umożliwia ochronę obwodów trójfazowych z przewodem neutralnym oraz w układach jednofazowych – uniwersalne zastosowanie w rozdzielnicach.
• Szerokość 4 modułów (17,5 mm): kompaktowy rozmiar oszczędza miejsce w szafie sterowniczej, a montaż na szynie TH35 jest szybki i prosty.

Zgodność z Normami

Wyłącznik nadprądowy S304 spełnia wymagania norm IEC/EN 60898-1 (znamionowa zwarciowa zdolność łączeniowa 6 kA przy 230/400 V~) oraz IEC/EN 60947-2 (10 kA przy 230/400 V~). Posiada oznaczenie CE i jest zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Dzięki charakterystyce C i prądowi 1 A wyłącznik nadaje się szczególnie do ochrony obwodów, w których występują krótkotrwałe przeciążenia rozruchowe. Sprawdza się w instalacjach przemysłowych i budynkowych:

• Ochrona obwodów sterowania i sygnalizacji (np. przekaźniki, styczniki, PLC) – zapobiega uszkodzeniom przy minimalnym prądzie.
• Zabezpieczenie obwodów oświetleniowych z dużymi prądami rozruchowymi (lampy wyładowcze, LED z zasilaczami).
• Ochrona małych silników, wentylatorów, pomp – charakterystyka C przepuszcza chwilowe skoki prądu.
• W rozdzielnicach głównych i podrozdzielniach automatyki budynkowej – 4-biegunowa wersja umożliwia zabezpieczenie obwodów 3-fazowych z neutralnym.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy wyłączniku mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przekrój przewodów należy dobrać do prądu znamionowego 1 A oraz warunków zwarciowych. Moment dokręcania zacisków oraz głębokość odizolowania – zgodnie z dokumentacją techniczną producenta. Przed pierwszym włączeniem sprawdzić poprawność połączeń i brak zwarcia.

FAQ

• Jaką zdolność zwarciową ma wyłącznik S304? Zgodnie z certyfikatami: 6 kA według IEC/EN 60898-1 oraz 10 kA według IEC/EN 60947-2, przy napięciu 230/400 V~.
• Czy mogę stosować ten wyłącznik w instalacji trójfazowej? Tak, model 4-biegunowy (4P) przeznaczony jest do ochrony obwodów trójfazowych z przewodem neutralnym (3L+N).
• Czy istnieje możliwość dołączenia bloku różnicowoprądowego? Tak, wyłącznik nadprądowy S304 umożliwia przyłączanie bloków różnicowoprądowych z serii DX3, tworząc kompletne zabezpieczenie przeciwporażeniowe.
